全站仪坐标放样步骤及在工程测量中的应用

建筑测量放线的目的是在施工现场的地面上标定图纸上设计的建筑物的平面位置、形状和高程标定，并在施工过程中指导施工，使工程严格按照设计要求进行建设。工程施工测量不仅是工程建设的基础，也是工程质量的关键。对于测量人员来说，除了丰富的测量知识和技术外，更重要的是以细致耐心的工作态度使用精密仪器。比如经纬仪、水准仪、全站仪。全站仪的使用步骤，全站仪的坐标怎么放样？对于一些刚接触勘测的人员来说，真的很迷茫。和莱佳德科技小编一起学习吧。

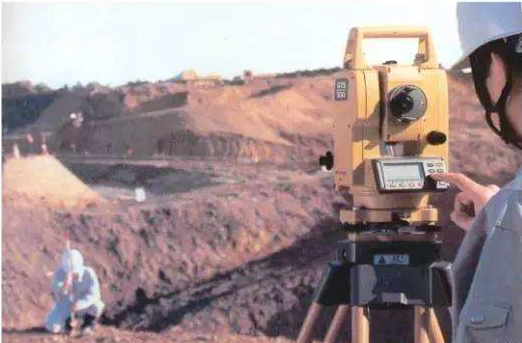

1.全站仪调水平与经纬仪相同。开机后，目镜转动360度，使垂直水平超过“0”。

2.按MENU菜单进入模式。班组找活点。

3.按F2:测量程序。

4. 按S•O。

5.按F3坐标进行放样并选择一个文件(按F4跳过)。

6.按F1进入测站点，按F4(坐标提示)依次输入:N(X)，E(Y)，Z(忽略)，所有输入完毕后按ENT(回车)。

7.按F2依次输入后方视点:按F4(坐标)显示在桌面上:输入N(X)和E(Y)坐标值后，对准棱镜(仪器发出声音)，然后按F3(是)进入坐标放样模式。

8.放样点按F3:显示放样点名。按F3(坐标)进行桌面显示:N(X)，E(Y)和Z(忽略)。依次输入N和E的坐标值，按ENT(回车)。

9.瞄准棱镜，按F4键继续，当d HR(显示值归零后)表示放样方向正确。

10.按F2(距离)键HD:测量的水平距离dHD:与放样点对齐仍然较差的水平距离。

11.按F1进行测量。当HR，dHD，dZ都为0时，放样点的布置已经完成。

12.按F4继续下一个点的放样。

注:两点坐标后使用的测量方法由建设方提供。如果两点之间有障碍，则无法测量。操作方法可以是后方交会法。

后方交会法:

1.与基本操作1、2、3、4和5相同。

2.按F2新点，显示F1:极坐标，F2:后方交会法。

3.按F2(后方交会法)。选择一个文件，按ENTER确认，继续按ENTER确认

4.按F1，然后按ENTER确认。

5.输入已知点A，按F4 (Yes)进入棱镜高输入(忽略)，按回车确认，照准已知点A，按F1 (Measure)进入已知点b的输入

6.对于已知点B的输入，同上5，将显示后方交会残差。

7.按F4(计算)显示新点的坐标。

8.按F4。

9.与基本操作6、7、8、9、10和11相同。零星点的坐标放样(不使用文件)

1.按MENU进入主菜单测量模式。

2. 按LAYOUT，进入放样程序，

3.再次按下SKP以跳过使用该文件。

4.按OOC.PT(F1)。

5.再次按NEZ，输入该站O点的坐标(X0，Y0，h0)；在INS.HT一栏，输入仪器高度。

6.按BACKSIGHT(F2)，再按NE/AZ，输入后视点A的坐标(xA，YA)；如果不知道A点的坐标，知道坐标的方位角，可以再次按AZ，在HR项中输入数值。瞄准A点，按YES。

7. LAYOUT (F3)，然后按NEZ，并输入待放样点B的坐标(xB，yB，HB)和测量杆单棱镜的镜面高度。

8. 按ANGLE (F1)。用水平制动和水平点动螺钉使显示的DHR = 0 00ˊ00 '，即找到OB方向，指挥手持测杆单棱镜的人移动位置，使棱镜位于OB方向。

9.按下DIST进行测量，并根据显示的dHD命令棱镜支架沿OB方向移动。如果dHD为正，则移至O点；另一方面，如果dHD为负，那么向远处移动，直到dHD=0，立棱柱点是B点的平面位置。

10.显示的dZ值是棱柱点处的填挖高度，为正表示挖，为负表示填。

11. 按NEXT 键-重复步骤7、8、9，设置下一个点C。
