中海达iSide 5000多波束声呐

中海达iSide 5000多波束声呐兼具低速和高速两种作业模式,低速模式为单波束双频侧扫,高速模式为高频多波束侧扫(单侧5波束),可以在线切换。采用较为先进的动态聚焦技术
免费联系电话
13770523955

中海达iSide 5000多波束声呐

iSide5000多波束侧扫声纳兼具低速和高速两种作业模式,低速模式为单波束双频侧扫,高速模式为高频多波束侧扫(单侧5波束),可以在线切换。采用较为先进的动态聚焦技术,在大量程处也能对目标高分辨力成像,有效实现高速高分辨力全覆盖扫测效率。

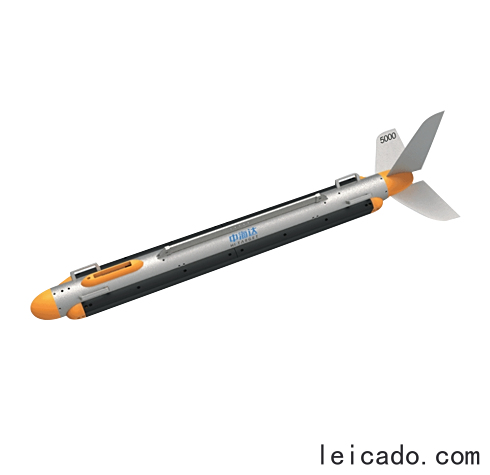

传统单波束侧扫声呐对海底扫测成像,因其物理结构导致沿航迹分辨率随量程的增大而下降,并且拖曳速度 需要小于5节才能保证海底覆盖。 iSide 5000多波束侧扫声呐兼具低速和高速两种作业模式,低速模式为单波束双频侧扫,高速模式为高频多 波束侧扫(单侧5波束),可以在线切换。采用先进的动态聚焦技术,在大量程处也能对目标高分辨力成像,有效 实现高速高分辨力全覆盖扫测。 iSide 5000多波束侧扫声呐由耐压不锈钢拖鱼、高强度凯夫拉拖缆、甲板单元和HiMAX SSS侧扫采集软件组 成。交直流供电模式均可,低功耗设计。拖鱼流体力学设计,拖曳姿态稳定,具有拖曳、舷侧或船底多种安装 方式。防碰撞保护销设计,有效保障拖鱼的水下可靠性。可选配压沉器,实现大水深作业。 HiMAX SSS侧扫软件具有声呐图像显示、测线规划和导航、轨迹跟踪和覆盖显示、声呐图实时镶嵌、数据记录 和回放、目标管理及导出、传感器信息多窗口显示等功能。界面操作简单,功能强大。可输出标准XTF格式数 据,适应第三方软件处理 。

高频多波束侧扫

单侧5波束,速度拖曳可达10节以上。

中海达iSide 5000
动态聚焦技术双作业模式
动态数字自动聚焦技术,极大提升分辨率。可根据需求实时在线切换高低速作业模式。

高兼容性信号

FM线性调频和CW连续脉冲信号可实时在线切换,快速接收信号,互不影响。

内置姿态传感器内置高度计316不锈钢拖体
内置姿态传感器,可实时显示拖鱼水下姿态及方位。准确跟踪拖鱼离水底高度
实时镶嵌功能可用直观的了解海底真实状况,形象的表达了水底各方面特性。


全新侧扫采集软件

参数设置少,操作简单,UI界面友好;声图像采用自适应背景均衡技术,可解决远近信号强度不一致问题,图像色彩更均衡。



实时镶嵌功能自适应均衡处理技术操作简单
可用直观的了解海底真实状况,形象的表达了水底各方面特性。图像自适应均衡处理技术,远近场图像平滑显示。设置参数少,操作简单,界面友好。

系统特点

  • 单侧5波束,速度拖曳可达10节以上
  • 动态数字自动聚焦技术,极大提升分辨率
  • 根据需求实时在线切换高低速作业模式
  • LFM线性调频和CW连续脉冲信号实时在线切换
  • 内置姿态传感器,实时显示拖鱼水下姿态及方位
  • 内置测深仪,准确跟踪拖鱼离水底高度
  • HiMAX SSS专业侧扫软件,免费升级更新
  • 316不锈钢拖鱼,1000米耐压深度,可深水作业

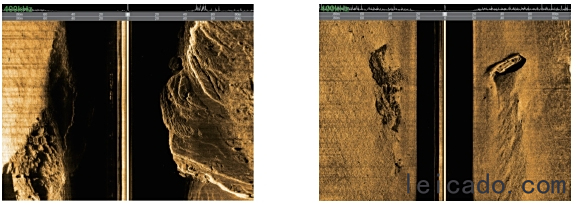

成果图



中海达iSide 5000
