中海达-华星A20网络RTK系统

中海达-华星A20

A20网络RTK系统产品特点

>新一代小型智能RTK,配备全新的智能实时内核平台;

>北斗全星座系统,支持BDS、GPS、GLONASS多系统导航定位;

>小型化零相位天线;

>内置4.0标准长距离双模蓝牙,向下兼容蓝牙2.1标准;

>内置8GB大容量数据存储器;

>配备iHand20全强固智能手簿或工业级平板电脑;

>NFC闪触配对连接接收机并自启动手簿软件;

>采用手簿控制器接收差分;

>专为Android系统开发定制的Hi-Survey智能测量手簿软件。



务实小时代

重量轻,体积小……

这些只是产品物理性的改造……

我们追求的本质是让测绘工作更轻松、愉快……

务实既是态度,也是观点……

小时代……

不单是把产品做小……

功能、服务更实在!



小而精才实在

RTK的小是相对的……

就外形来讲,较之上一代RTK……

真的小了很多……

工艺材料的进步……

看得见又摸得着的镁合金材质……

美观且耐用……

不但精致……

还抗摔防水!



实用便是硬道理

天线:提高卫星信号捕捉能力,在城市测量中轻松固定,增强多路径抵制与抗干扰能力,在高压线、矿区等高辐射环境中也能稳定测量;

高精度主板:小机身,大主板,精度高,稳定,性能优秀;

NFC闪联:通过NFC硬件射频识别通讯技术,只需要1秒,即可自动实现5步(启动软件--打开蓝牙--搜索蓝牙--连接蓝牙--开始项目);

双模蓝牙:配备4.0标准双模长距离蓝牙,能够连接主流的手机、平板等消费级数码产品,同时向下兼容2.1标准,连接工业级手薄;

闪电启动:1s启动8s锁定,随时进入工作状态;

高容量电池:内置可更换6300mAh电池,支持普通移动电源,外挂电台电源等实时供电及充电;

IP68:可抗2米水下临时浸泡,完全防止粉尘进入。



云服务

云服务是专为测量用户打造的一系列云服务,主要围绕移动互联和数据管理应用,以测量的位置数据为基础,通过互联网体验实现测量内外业一体化作业,可为用户搭建自主管理的私有云服务。



五大服务模块

1、设备管理

提供设备管理模块,让用户对现有设备的配备情况、出勤状态和健康状态了如指掌。同时,提供对设备的远程升级、远程注册和远程设备等功能;

2、设备监控

实时监控设备作业状态,通过电子底图直观了解设备位置信息、使用者信息和测区范围,使设备可追溯、可查询、可统筹;

3、数据管理

提供一项云存储服务,包含用户轨迹信息、控制点信息、参数信息、测量期轨迹监控、数据融合与接口转换、任务完成统计等功能;

4、协同作业

在同一项目下,全体工作成员的测量数据可实时共享,在手薄上可直观的查看其他项目成员的数据,使测量过程实现无漏测、无重测、可帮测;

5、用户管理

以人为对象,建立项目组织架构,根据架构设置各对象权限,实现“能做什么”以及“在做什么”的管理。

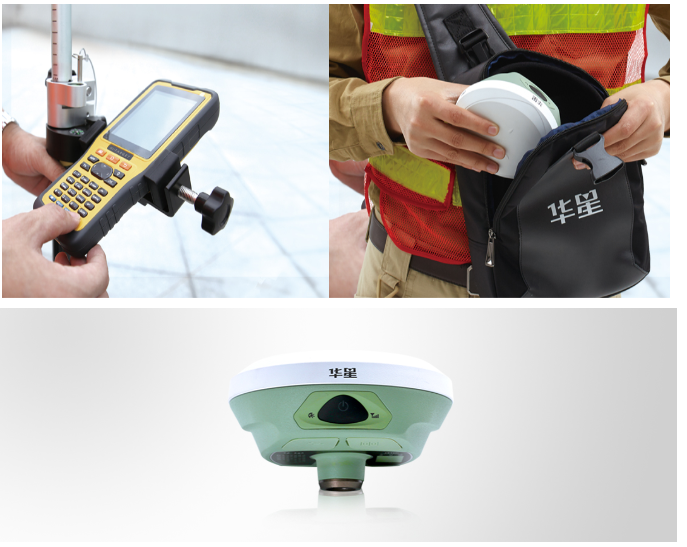

方便易携更轻松

轻巧的仪器箱:尺寸275mm*365mm*177mm,相比传统箱子,体积减少40%;

便携的斜挎包:尺寸260mm*200mm*105mm;

轻盈的对中杆:880g,相比普通对中杆重量减轻200g。



专业软件

Hi-Survey智能测量软件是中海达设计的专业手簿软件,丰富的参数设置、支持多种语言、操作便携,旨在提升各行业测绘作业效率。

> RTK、PPK(post processed kinematic)技术,即动态后处理技术、静态测量模式

>碎步测量、点、线放样、图根控制测量

>具有移动GIS坐标+属性的自动匹配采样

>海量遥感影像与矢量数据的叠加展示

>数据字典支持、自定义数据采集

>Dxf底图直接加载

>软件、固件自动升级

>产品信息实时推送

>实时在线图文信息上报求助服务


行业应用:


>施工放样

丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本



>电力交通

方便的电力测向、测距、角度计算功能;实用的公路测设、中桩、边桩测量,纵、横断面测量功能



>CORS应用

面向CORS系统的应用,只需一台RTK移动台即可接收CORS差分信号进行数据采集、施工放样等所有的作业



>CORS建站

HD-CORS融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的解决方案。



>控制测量

一次投资,多重功能,iRTK的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作



>数据采集

面向GIS系统设计的手簿操作软件,灵活的编码功能,满足您快速野外数据采集需要



>水上测量

配套中海达测绘权威的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式



>施工定位(水上)

配合中海达海洋施工定位软件,iRTK系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求


产品说明

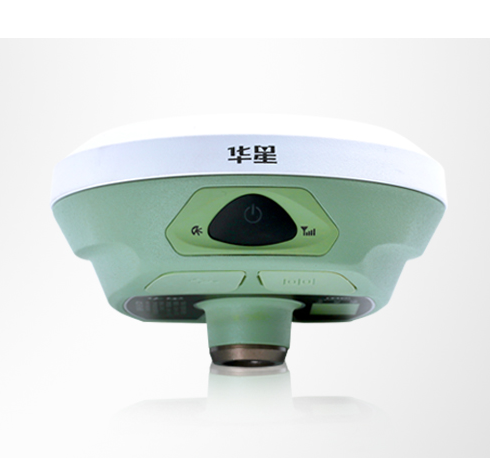

A20网络RTK系统是华星品牌一款小型网络RTK接收机,小巧的外观设计,镁合金结构。采用多星多频技术,内置全星座主板;双模长距离蓝牙及NFC,支持手簿差分,和云服务。A20让测量变得更加快捷、省心!

技术参数

系统配置
  操作系统:智能操作系统
  启动时间:1s
  数据存储:内置8GB存储器
  GNSS配置
  系统内核:多星系统内核
  通道数:220
  BDS:B1、B2、B3
  GPS:L1、L2C/P、L5
  GLONASS:L1、L2
  输出格式:ASCII:NMEA-0183以及二进制
  定位输出频率:1Hz~20Hz
  差分支持:CMR、RTCM2.X、RTCM3.0、RTCM3.2
  定位输出频率:GNS、Rinex双格式静态数据
  精度和可靠性[1]
  RTK定位精度:平面:±(8+1×10-6D)mm(D为被测点间距离)
                           高程:±(15+1×10-6D)mm(D为被测点间距离)
  静态定位精度:平面:±(2.5+1×10-6D)mm(D为被测点间距离)
                           高程:±(5+1×10-6D)mm(D为被测点间距离)
  初始化时间:<10秒
  初始化可靠性:>99.99%
  通讯配置
  双模蓝牙:双模,蓝牙4.0,向下兼容2.1
  NFC闪联:实现蓝牙闪触配对
  手簿通信:3G手簿差分(可选4G全网通)
  外挂电台(选配):功率:5W/10W/20W/30W可调,频道数:116个频段可调
  网络模式:支持ZHD协议、NTRIP协议,支持内置千寻知寸服务
  电源特性
  功耗:3.2W
  内置电池:高容量锂电池6300mAh/3.7V,可拆卸,单块电池工作时间7小时以上[1]
  外部供电:USB口:直流4.2-5.5VDC/2A
  小五芯接口:直流6-28VDC/2A
  支持充电宝供电
  物理特性
  尺寸:127.5mm×57mm
  主机重量:700g(含主机电池)
  材料:外壳采用镁合金材料
  环境特性
  防尘防水:IP68;可抗2米水下临时浸泡,完全防止粉尘进入
  测杆防摔:抗2米测杆自然跌落
  相对湿度:1 00%抗泠凝
  工作温度:-45℃~75℃
  存储温度:-55℃~85℃
  用户界面
  按键:单按键
  指示灯:3个LED指示灯:卫星灯、信号灯、电源灯
  注:
  [1]测量精度、可靠性受多种因素干扰,包括卫星几何分布、卫星数、观测时间、卫星星历、电离层状况及多路径等。
  [2]电池工作时间与工作环境、工作温度及电池寿命有关。


标配选件

iHand20智能手簿
  系统配置
  操作系统:Android4.2操作系统
  处理器:1.5G,4核处理器
  内存:1GB RAM+4GB ROM+8GT-Flash存储卡
  显示:3.7英寸高亮专业级户外彩色触摸屏,多点电容式触摸
  GPS特性
  支持GPS和AGPS,20通道
  内置高灵敏度抗干扰GPS天线
  更新率:1Hz
  定位时间:30秒(典型)
  单点定位:5米
  通讯配置
  内置蓝牙(2.1+4.0)、USB接口、支持WIFI
  支持WCDMA/HSDPA/EDGE/GPRS,双卡双待
  电源性能
  内置3.7V锂电池,6300毫安时
  可方便拆卸,支持在线充电
  单块电池可连续工作25小时
  应用功能
  内置800万像素自动对焦摄像头,具备影像标注功能
  内置麦克风,具备语音标注功能
  支持3.5mm音频插孔
  重力感应器、电子罗盘、气压计、距离传感器、光感应器、陀螺仪
  物理性能
  尺寸:213mm×89mm×35mm
  重量:520g(含电池)
  工作温度:-20℃~+55℃
  存储温度:-30℃~+65℃
  防尘防水:IP68
  防震:抗1.2米自由跌落
  *以上技术参数以实际产品为准,如有变更,恕不另行通知。
