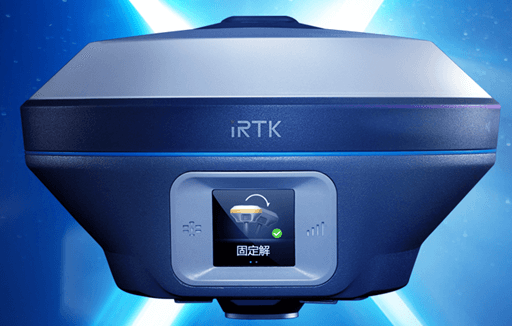

中海达-海星达iRTK5 X

高精度惯导iRTK5 X

iRTK5 X是海星达品牌新一款GNSS 接收机,新一代测量引擎,支持北斗三号卫星、支持RTP星站差分、断点续测、无校正倾斜测量,内置4G 全网通通讯和新一代全协议电台,采用全新外观设计,镁合金结构,Linux3.2.0 操作系统,内置高清OLED 显示和电容式触摸屏,是一款智能、轻巧的测量型GNSS 接收机。 配备全键盘安卓三防手簿,专业的Hi-Survey测量软件,HDL全能星外挂电台,让测量变得轻松

中海达-海星达iRTK5 XiRTK5 X性能优势:

Performance advantages

       全新推出的 iRTK5X 智能 RTK 系统,在继承 iRTK5 特性基础上,将惯性測量系统(IM)融入到 RTK5X中,提供了便捷倾斜测量解决方案,精准外业测量从此不受限制,更好地满足用户测量和放样等工作,配合 H- Survey 测量软件,为您提供测量解决方案。

中海达 H-RTP 星基增强服务:

利用全球参考站网生成卫星轨道、钟差改正数,并过L 波段,通讯卫星播发给用户,用户慕于RTK接收机可获得全球范围,实时厘米级的定位精度。

服务特点:

  • 无需架设基准站,无需连接 CORS,实现单机实时厘米级精准定位;

  • 定位精度 3cm;

  • CGCS2000 坐标直接测;

  • 收敛<30 分钟,部分区域<5 分钟;

  • 拓宽了 RTK 应用,可满足戈壁、沙漠、湖泊、岛礁、海洋等区域的高精度定位需求;

  • 应用领域:物探勘测/地形测量/航海定位/道路测量/电力测量/管线测量/精准农业/航测等等 全新免校正倾斜测量采用高精度的惯性测量模块 IMU,倾斜,补偿功能,实现了 RTK 倾斜测量实用化:
    • 无需校正,开机自动启动精准測量的准备;

    • 抗磁干扰,无惧一切电磁干扰,随地能用;

    • 到点即测,从此摆脱气泡的束缚,测量效率至少提升了20%,精度 2cm;

  • BD990测量引擎
    • 全星座,336通道,Maxwell7技术;

    • 支持北斗3号卫星;

  • 支持断点续测
    • 测量更加连续,能够减少由于无线电信号中断而引起的等待时间;

    • 当你暂时失去基站或 VRS 网的连接时,测量还能继续进行;

    • 凭借 GNSS 全球网络和卫星数据链路,断点续测能够无缝地为您“填充”RTK或RS 差分改正数据流中的间隙;

  • 触摸液晶屏OLED 彩屏,快速设置,淋雨可操作,接触操控;
     电台、网络数据通讯
    • 全兼容多协议内置电台(天宝、徕卡、SATEL及国内品牌等全兼容);

    • 支持网络中继、电台中继,4G 全网通,移动、联通、电信全兼容;

    • 网络天线内置,免去繁琐安装;

  • 全新iHand30 手簿
    • 人体工程学设计,更舒适;

    • 四核 1.5GCPU,2G+16G 存储,运行更流畅;

    • 内置 4G 全网通,网络制式全兼容;

    • 高亮户外彩色触摸屏在阳光下清晰可见;

    • 全新物理键盘输入法,输入更快捷;

    • 支持WF与蜂窝移动双联智能上网;

    • USB Type C 接口,支持 OTG 功能;

    • 续航>12 小时,支持快充,充电1 小时工作一下午;

  • Hi-Survey 测量软件
    • 全新UI 互交-更炫的界面、更爽的操作;

    • 道踣算法-支持断链/高加宽/边坡放样,支持 DTM 面放样功能;

    • 底图显示-支持在线地图和 dxf/shp 数据导入显示;

    • 开放的互联功能-支持消息推送,软固件在线升级;

  • 高品质配件
    • HDL 全能星电台,智能电池,快充充电器

技术参数

iRTK5 X技术参数:
technical parameter
星站差分支持Hi-RTP星基增强服务(支持L-Band)
断点续测在差分信号连接中断期间仍然提供RTK测量
GNSS配置通道数:336
BDS:B1,B2,B3
GPS:L1C/A,L2C,L2E,L5
GLONASS:L1C/A,L1P,L2C/A,L3 CDMA
GALILEO:E1,E5 A,E5B,E5 AltBOC,E6
SBAS:L1C/A,L5
QZSS,WAAS,MSAS,GAGAN,IRNSS
输出格式ASCII: NMEA-0183,二进制码
定位输出频率1Hz~50Hz
静态数据格式GNS,Rinex双格式静态数据
差分格式CMR,RTCM2.X,RTCM3.0,RTCM3.2
网络模式VRS,FKP,MAC;支持NTRIP协议
系统配置操作系统Linux操作系统
启动时间3秒
数据存储内置16GB ROM,支持静态数据自动循环存储
精度和可靠性[1]RTK定位精度平面:±(8+1×10-6D)mm  (D为被测点间距离)
 高程:±(15+1×10-6D)mm  (D为被测点间距离)
静态定位精度平面:±(2.5+0.5×10-6D)mm  (D为被测点间距离)
高程:±(5+0.5×10-6D)mm  (D为被测点间距离)
DGPS定位精度平面精度:±0.25m+1ppm ;高程精度:±0.50m+1ppm
SBAS定位精度0.5m
初始化时间<10秒
初始化可靠性>99.99%
通讯单元I/O端口5芯接口;USB接口;SMA接口;Nano SIM卡槽
蜂窝移动内置4G网络通信:
TDD-LTE,FDD-LTE,WCDMA,TD-SCDMA,EDGE,GPRS,GSM
WiFi通信802.11 b/g接入点和客户端模式,可提供WiFi热点服务
蓝牙通信Bluetooth® 4.0/2.1+EDR,2.4GHz
内置电台内置收发一体电台:
功率:1W/2W/4W可调
频段:403MHz~473MHz
协议:HI-TARGET,TRIMTALK450S,TRIMMARKⅢ,TRANSEOT,SOUTH,CHC,SATEL
频道数:116个频道(其中16个可配置)
外挂电台全能星HDL电台:
功率:10W/30W可调, 频段:403~473MHz,
协议:HI-TARGET,TRIMTALK450S,TRIMMARKⅢ,TRANSEOT,
通讯:内置4G网络通信,WIFI,蓝牙,NFC
频道数:48个频道(其中16个可配置)
工作模式:外挂电台、网络中继、电台中继
传感器电子气泡实现智能对中
倾斜测量[2]内置高精度惯导,自动姿态补偿,无需校正,抗磁干扰,到点即测,精度3厘米。
温度传感器实现智能控温调频
用户界面按键单按键
显示屏工业级OLED高清彩色显示,电容触摸屏
LED提示灯卫星灯,信号灯,电源灯
功能应用功能OTG功能,NFC闪联,WebUI交互,U盘固件升级,网络中继,电台中继
智能应用智能语音,功能自检,智能电池、电池快充
远程服务消息推送、在线升级、远程控制
云服务设备管理,位置服务,协同作业,数据分析
物理特性主机电池高容量锂电池6800mAh/块(标配2块)带电量显示灯,
单块电池网络移动站工作时间10小时[3]
外接电源6~28V宽压直流设计,5芯接口
尺寸Φ158mm×98mm
重量≤1.3kg(含电池)
功耗4.3W
材料外壳采用镁合金材料
环境特性防尘防水IP68
防摔抗2米高测杆自然跌落
相对湿度不冷凝
工作温度 -40℃~+70℃
注:[1]测量精度、准确性、可靠性和初始化时间取决于各种因素,包括倾斜角度、卫星数量、几何分布、观测时间、大气状况及多路径效验等,该数据在正常条件下得出。
   [2]倾斜测量精度受多种因素干扰,包括外部电磁干扰,测量前校准操作规范性,同时测量时面板朝地
   [3]电池工作时间与工作环境、工作温度及电池寿命有关。
