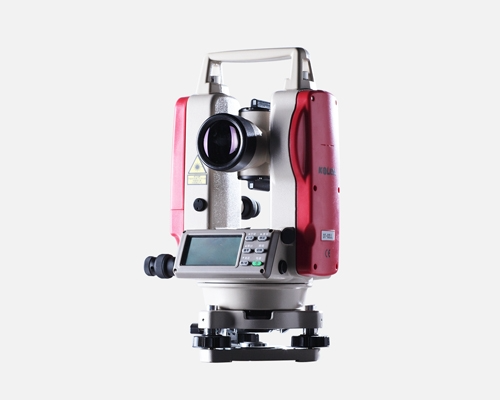

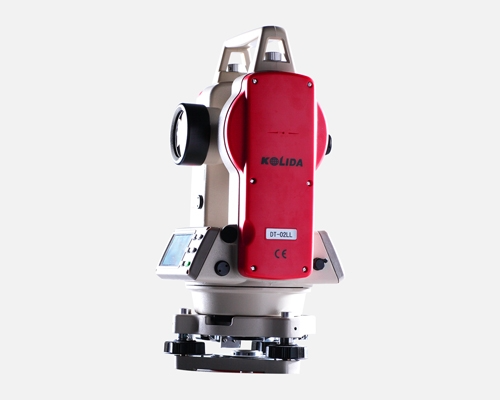

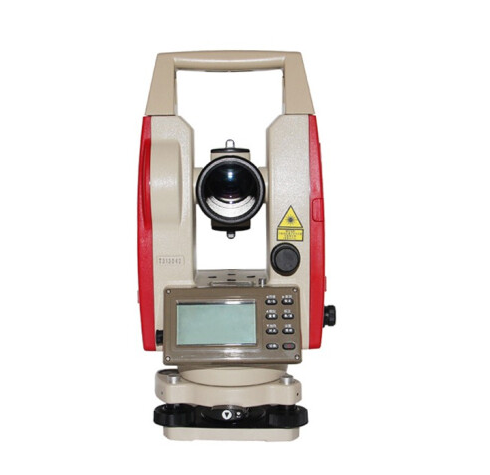

科力达DT-02CL电子经纬仪


科力达DT-02CL电子经纬仪科力达DT-02CL电子经纬仪

● 激光器与主机共用一个电池,一体化设计
●采用双面板液晶中文显示,方便、快速、实用、准确
●液体电子传感器,可随时补偿竖轴倾斜,保证读数准确无误
●水平盘、垂直盘采用对径读数确保2秒级精度

●长效电池可连续工作10小时


产品说明

DT-02CL中文电子经纬仪是一款普通红外电经,绝 对编码读数,中文显示,测角精度2秒,电子气泡补偿精度为1秒,补偿范围:±4′。带激光对中器。降阻电路优化设计,CCD作为接收器。


技术参数

  • 望远镜

    成像                   正像
    放大倍率           30×
    有效孔径             45mm
    分辨率                3"
    视场角                1°30′
    视距                   1.4m
    视距乘常数                  100
    视距乘常数                  0
    筒长                       157mm

    测角部分
    测角方式                绝 对编码式
    编码盘直径             79mm
    显示读数         1"/5"可选
    精度                2"

    探测方式
    水平角                        对径
    垂直角                        对径
    激光指示器(波长:635    功率:0.5mw    激光经纬仪适用)
    聚焦点方式                  调焦
    有效射程                    120m

    显示部分
    显示器类型                对面中文显示

    数据输出
    接口                        RS-232C

    水准器
    长水准器                 30″/2mm
    圆水准器                 8′/2mm

    自动垂直补偿器
    系统         液体电子传感器 ±4′       水泡补偿 ± 3′
    精度           液体电子传感器:1″       管水准器:30″/2mm

    光学对中器
    成像               正像
    放大倍率           3×
    调焦范围             0.5m~∞
    视场角              5°

    激光对中器
    对中精度                  1.5m处1.5mm
    激光点直径               1.5m处2.5mm

    无限位微动螺旋
    螺旋个数                  1个水平/1个垂直

    物理特征
    使用环境温度            -20℃~+45℃

    机载电池                  可充电镍—氢电池/AA电池

    电压                        直流6V

    连续工作时间           10小时

    尺寸                      165mm X 157mm X 318mm

    重量                      4.3kg



标配选件

科力达DT-02CL电子经纬仪可选配:经纬仪三脚架
