FJSA型智能地下管线分析仪

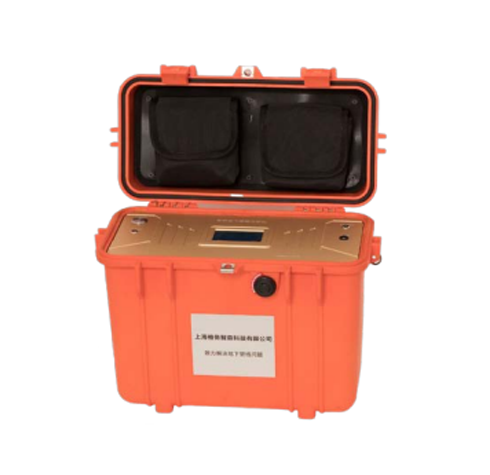

SH-GWZS2022- FJSA型智能地下管线分析仪

产品概述:

SH-GWZS2022- FJSA型智能地下管线分析仪产品可在不开挖地面情况下 ，  快速精准定位各类埋地管道如钢管、  聚乙烯管、  PVC、水泥管、光缆等多种非金属材质埋地管道。也可确认管道、线缆的位置 、  埋深 、  走向以及大致管经 ，  避免因管线不明造成第三方开挖作业风险等;还可用于排查偷盗燃气 、  原油 、   自来水等隐藏支管 ，  保障人民财产 。  能特别协助业主解决无示踪线，无图纸、  以往设备无法解决的疑难埋地管道 。  真正解决客户群体的难点 ，  迎合国家针对管线政策所提出的方针 。  应用领域燃气 、   自来水 、  环保监察 、  勘探测绘 、  石油通信 、  长输管线运维企业、  市政、物探公司等。

产品特点:

★采用电磁感应原理

★无源追踪探测 ，  设备无需调频，   自动校准 ，  开机2分钟即可工作 ，  无需管道是否有示踪线 ，  也无需连接管线或做其他前期处理工作 ，不受地形限制 ，  设备也用于水面探测

★设备具有优秀的数据分析软件 ，  能识别土壤与管线之间的差异 ，  从而判断管线的位置 、  埋深、大致管径 。  不受地型平整度限制 、  不受工程施工 、  车辆 、  震动噪声等外界影响 ，  设备可单人使

用，操作简捷 ，探测结果直观

★信号穿透力强，  可穿过硬化路面 、  水面 、  泥土 、  草地等 ，  受地理环境影响小 ，  操作简单 ，  探测深度可达7米左右  (与管径大小有关)  。  能有效为用户探测到PE、  PVC、  玻璃钢管 、  水泥管道 、  球墨铸铁 、  光缆 、  电缆等常规仪器无法解决的老旧管线历史遗留问题通常情况下 ，  单人工作每天八小时可探测单一管线3 ~ 5公里以上

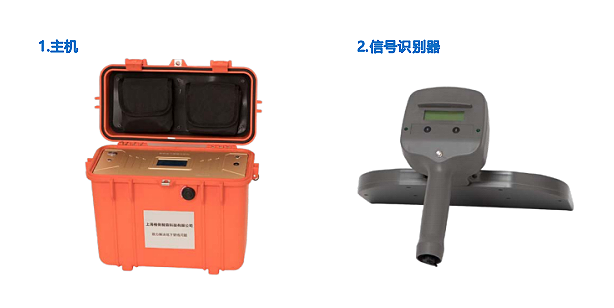

SH-GWZS2022-FJSA智能地下管线分析仪产品主要组成部分

设备原理:

采用先进的电磁波感应法。电磁波，是由相同且互相垂直的电场与磁场在空间中 衍生出发射的震荡粒子波，是以波动的形式传播的电磁场，即变化的电磁场在空间的传 播形成电磁波(其不具备质量，无需介质传播)。

智能地下管线分析仪是由其主机发射一定频率的电磁波信号，在短时间内产生分 辨率极高的数据，当电磁波信号遇到介电常数不同的物质或者地下产生明显变化时候 ，电磁波会马上反射回地面，因地下土壤与管线材料之间的介电常数不同，所以当电 磁波遇到管道时产生电磁波反射，手持信号识别器与管线走向垂直切割，信号识别器 前端接收探头接收地下管线(要过于信号接收器探头的长度且同一材质)反射回来的信号，经主控处理器的多个软件分析反射波屏幕会有峰值显示和声光报警，从而判定 地下为同一频率、同一材质的条状物信号， 即为所探管线。如果不是同一水平，同一材质反射回地面的电磁波，接收器不会给予反馈。

使用方法：

该设备无需连接管道，打开主机开关后1—2分钟待信号发射稳定后即可打开接收 器，设备轻巧，一个人即可使用。长距离作业适合背上主机，短距离或者疑难点作业 可放置在工作点10米内的任意位置，主机和接收器距离亦不可过于10米。定点时接收 器与地面距离可通过接收灵敏度调节按钮，调节在一个符合人体工学的高度(作业人员)，但不可低于30公分。将手持接收板(内置接收探头)垂直地面平稳向前移动，当到达管线上方时接收器反射波屏幕会达到峰值， 同时声光报警。反复来回移动接收器，如果接收器在同一个位置反复报警提示，说明探测位置准确。一般我们会在这一 水平走向上探测两个点或者三个点去确定一条管线。

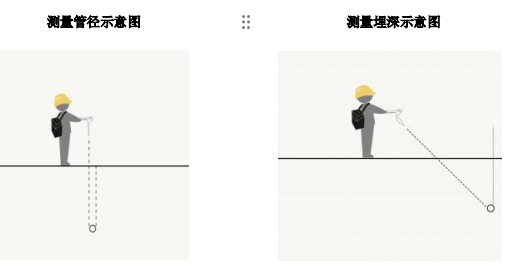

• 测量管径：因设备原理，土壤与管线的相接处既发生介电常数的变化，故设备在相接处信号较好，既设备探测的是管线的外边。将一边位置定好后移动接收器探测管 道的另一个边，两个报警提示点的距离即为管径。
• 测量走向：当在探测过程中，假如反射屏幕左边达到峰值且报警灯亮起即为左边探测到了管线位置，将接收调整角度使反射屏幕右边也达到峰值，设备报警提示，接 收板(内置接收探头)的走向即为管线走向。右边同理。
• 测量埋深：将接收板(内置接收探头)扳动45度位置，从管线上方向后移动到再次报警提示，向后移动的距离便是管道的埋深。

案例展示

• 1

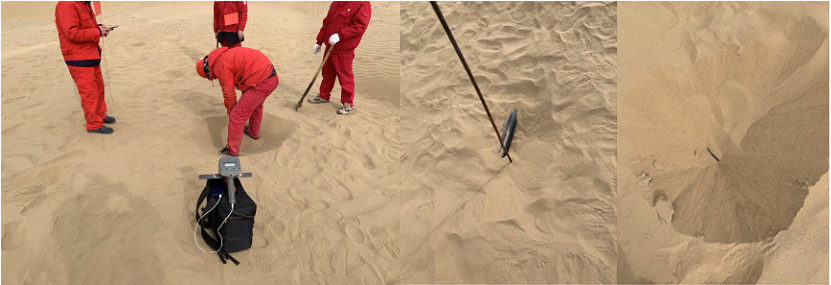

场地位于新疆塔中，管道材料为柔性复合管，是塔中地区石油开采输送使用的管道，业主要求找出是否存在管道偏移严重的点位。设备在演示场地现场探测管道位置、走向、管径以及埋深，现场便开挖到了需要探测的管道，后续将点位插旗标记，连接后便有了管道的总体走向。

• 2

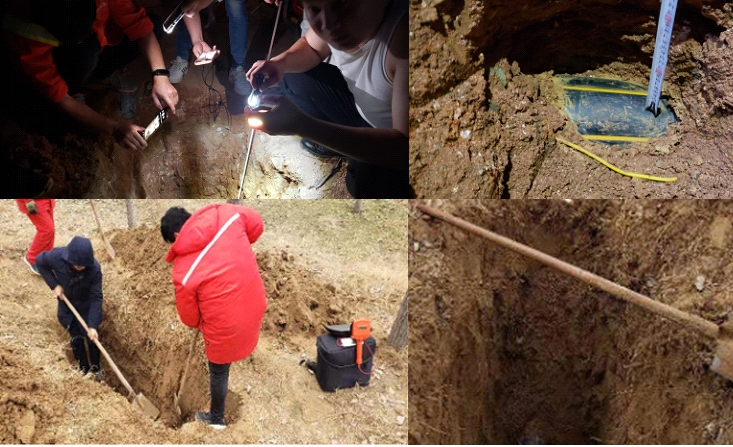

以上图片均为在演示现场，分别是在安徽与河南的现场开挖的成果图，探测管线所处的位置、管径、埋深，图中设备在 管线定位与埋深方面体现出了精准的探测效果。演示场地均在野外，无参考标志，说明设备也能有效完成在野外盲探作业。

• 3

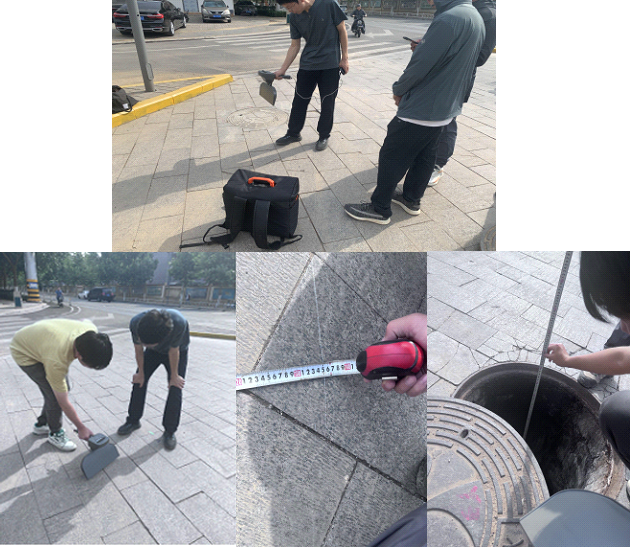

该演示场地位于山东，管道位于十字路口的一角，经设备现场测量了管道的定位、走向、管径以及埋深，有图为埋深探测演示，探测的数据大致为135cm，现场开井测量验证大致为132cm，探测的数据误差极小。现场探测定位、走向、管径、埋深都是相当精准的。
