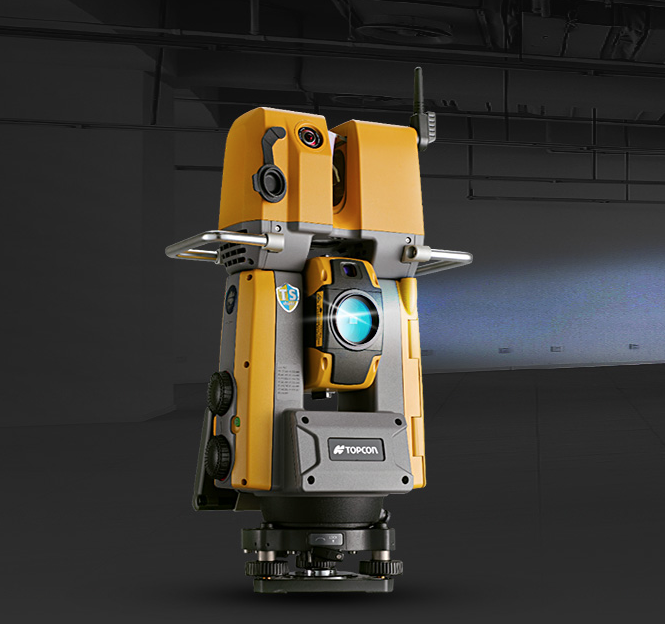

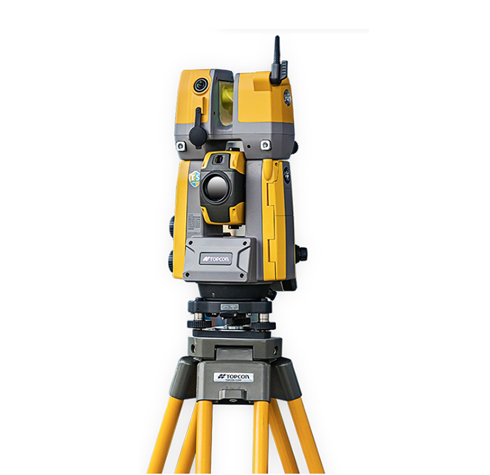

拓普康GTL-1200全站式扫描仪

拓普康GTL-1200全站式扫描仪

GTL-1200由一台高精度马达全站仪以及一个独立的扫描模块组成, 用户只需要一台设备就可以完成测量、扫描、检测等多项工作。配合BIM放样软件以及Verity质量检测软件,可以轻松的应对各种施工问题。

全站式扫描仪特点

ONE PRODUCT IS A REVOLUTION

• 3分钟，360°扫描+广角拍照
• 5分钟，完成隧道设站+扫描
• 20分钟，完成一次竣工检测
• 1s，角度精度1秒
• IP65，防水防尘等级
• ±2mm，扫描精度@50m
• 200000，点/秒
• 自动跟踪，自动照准功能

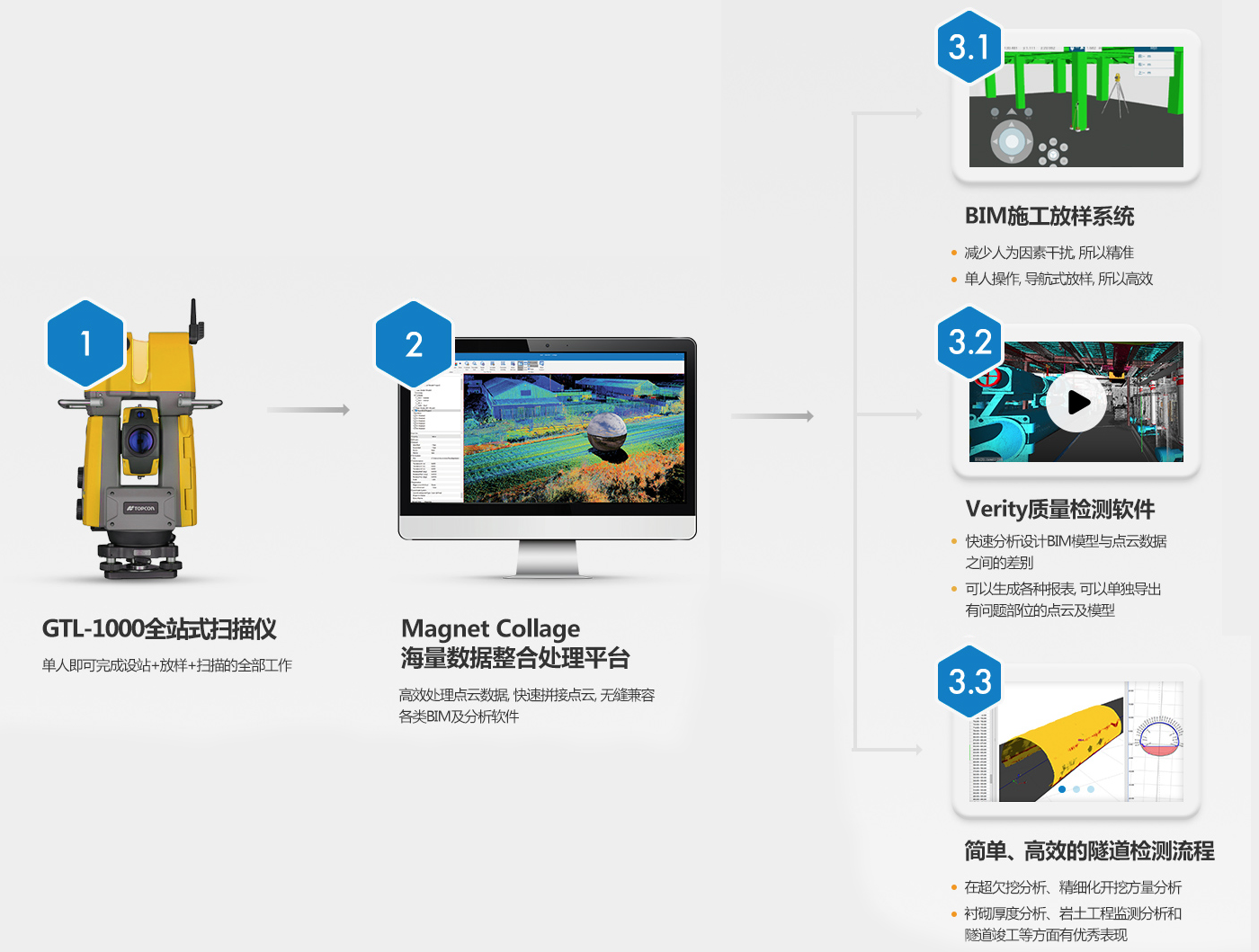

 产品操作流程及配套软件介绍

提高生产力，降低成本

传统的施工质量检测只能检测到整体结构的 5%-10%，从某种意义上来说只能算抽检。

据统计，平均每个项目由于检测不够导致的工程返工和延期，会造成 10%-20% 的预算过于多。

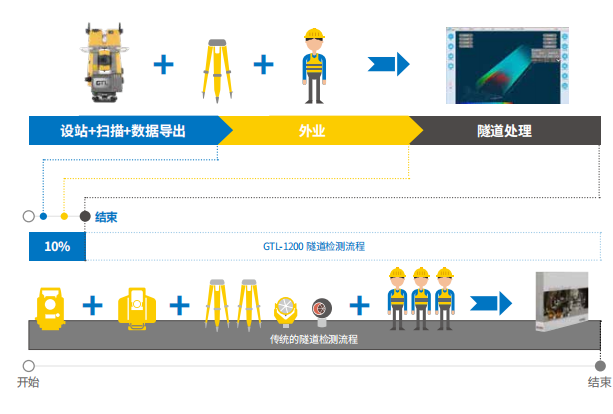

Topcon 实时施工检测流程 :

▪提供完整的扫描和 BIM 施工放样，比传统方法快 10 倍

▪从传统的二维视图，进入真正的 BIM 测绘时代，实现真实的三维测量

▪直观的 BIM 模型，无需草图，利用点云及影像快速进行数据检核

快—即是速度，更是效率

▪声波马达，100m跟踪速度125公里/小时

▪全景扫描+内置广角相机+ 200000点/秒

▪节省设备投资和人力

▪减少外业扫描时间

▪40秒一次全景360°扫描工作

▪减少50%~75%工作流程

应用9大领域

提高生产力，降低成本

• 钢结构工程
• 数字矿山
• 结构混凝土
• 工厂/设备安装
• 土方计算
• 隧道检测
• 机电/管线
• 钢结构工程
• 预制/构件

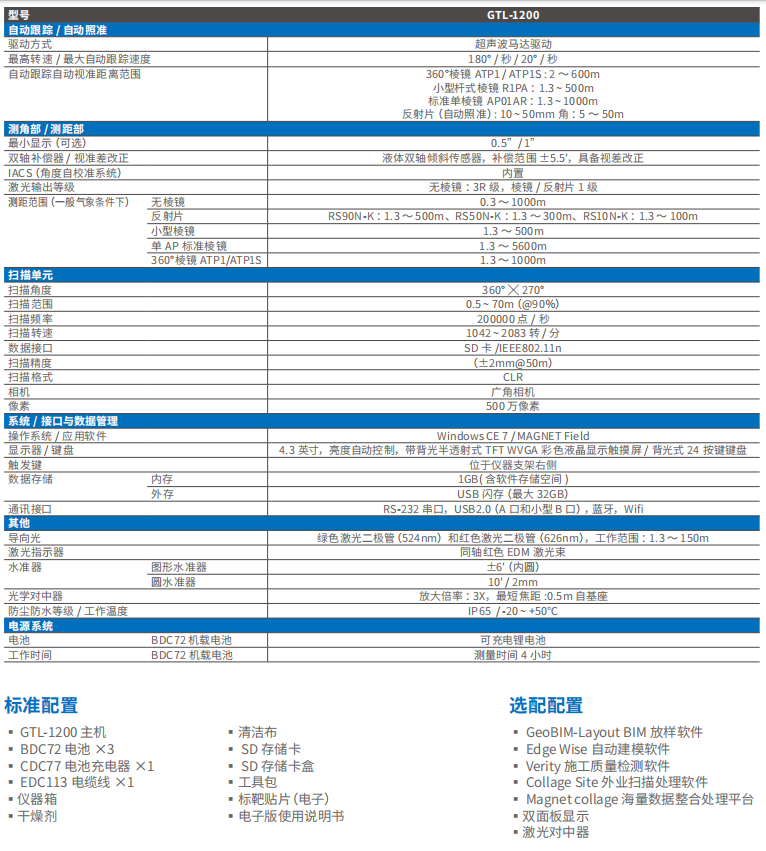

技术参数
