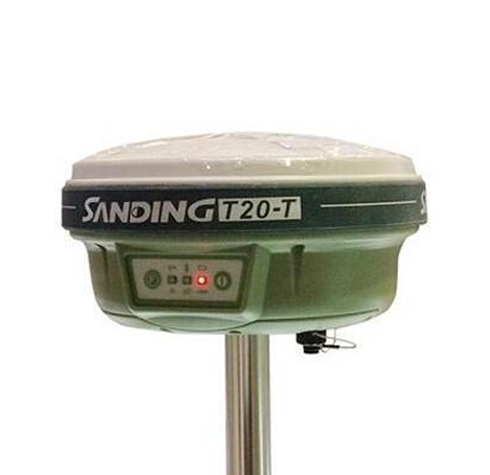

三鼎天逸系列T20T GPS RTK测量系统
  • 客服极速应答
  • 30min答复
  • 免费定制方案

三鼎天逸系列T20T GPS RTK测量系统

免费联系电话
13770523955

三鼎天逸系列T20T

智能化设计

      记载多路径抵御,低角度卫星跟踪技术,显著改善RTK初始化;主机智能自检技术,即插即用U盘设计。

IP67级工业设计

       整机一体化密闭封装,加固内部框架设计,针对野外施工环境设计的加宽加厚防水胶圈、放水塞。

双蓝牙技术

       能够同时连接主机和手机,支持手机接收差分信号,连接CORS系统,实时数据更新。

快速稳定的网络数据链

       专业SIEMENS网络模块,高敏感网络信号捕捉能力,短时间拨号,兼容市上所以主流CORS系统,稳定便捷,更快达到固定解,保证测量流畅顺利。

UHF数据链

       无线射频,数字处理,基带处理三大技术,通道数据传输速率达19200bps,高速稳定,长距离作业。

进口工业级手簿

       全功能数字键盘,WinCE/Windous Mobile操作系统,支持限量扩充CF卡,IP65等级防水防尘设计,抗1.5m自然跌落。

中继站(选)

       无线数据传输增益技术,可是基准站和移动站的电台数据传输距离增大5~8公里,无线转发,无需数据流量费用,可在偏远山区无网路地方使用。

大电台(标配)

       性能稳定可靠,适用于10公里左右范围以及山上作业补充。

应用领域:


测绘单位

天逸T20T可完成变形监测、控制测量等数据采集,满足测绘部门高精度、大比例尺测图等要求;施工放样界面简洁,指示明确,实时记录并检查。现场质量控制大限度保证工程放样施工;测图时可直接导出DAT格式数据,也可直接把数据导入各种成图软件。

国土规划

天逸T20T配合三鼎工程之星3.0、测图之星进行土地现状调查,可导入图形文件作为外业调查底图,与CASS直接进行数据交换,现场核实调查地块确认边界,方便实用。

交通系统

实用天逸T20T可覆盖道路勘测设计、施工放样、监理等各方面,在自然条件比较恶劣的地区能快速完成在道路测量控制点加密、道路地形图测绘、中桩测量、横断面测量、纵断面地面线测量等工作。

电力系统

天逸T20T具有强抗干扰能力,在各种高压线路下作业,信号稳定,初始化快;电力之星软件可兼容市场上主流电力线软件如道亭、思维等。

石油矿山系统

天逸T20T的多种典型放样方式,在石油物探和矿山测量方面,应用方便。

CORS中的应用

随着GNSS应用的不断进步特别是城乡规划建设、环境资源管理、灾害预防与救援、精密农业调查等行业的不断兴起,网络RTK技术(即由多基站构成网络式的GNSS服务体系)已经成为GNSS技术发展的又一个潮流。

天逸T20T能方便快捷的通过自主建站方式进行成熟而独立的网络系统作业,为野外作业的数据链应用提供更多选择,同时,T20T无缝兼容国内各种类型的CORS应用。

其他领域应用

随和GNSS的发展,GNSS产品在市政园林、农业种植、自来水管道方面也有广泛应用。


产品说明

Maxwell6测量技术,带来T20T高抗干扰性,高楼之侧,山林之中,均能从容应付,游刃有余。

高程增强解算技术,令高程测量精度稳定。

多达220通道,支持当前双星应用,更面向未来多星系统。

技术参数

接收机精度指标


模式


RTK水平精度

±1cm+1ppm

RTK垂直精度

±2cm+1ppm

静态、快速静态平面精度

±2.5mm+1ppm

静态、快速静态高程精度

±5mm+1ppm

码差分定位精度

0.45m(CEP)

单机定位精度

1.5m(CEP)


接收机部分


大于220通道

L1C/A,L1P,L2C、L5

GPS

L1C/A,L1P,L2C/A(仅GLONASSM),L2P

GLONASS

L1C/A,L5

SBAS

L1BOC,E5 A,E5B,E5 AltBOC(可支持)

GIOVE-A

L1CBOC,E5 A,E5B,E5 AltBOC(可支持)

BDS

B1\B2\B3

主板测量GNSS技术


物理指标


尺寸

高96mm,直径184mm,密封橡胶圈到底面高60mm

质量

1.2kg  (含电池)

单块电池容量

3400mAH

电压

7.4V,单块电池连续工作时间可达6-8小时,
可外接直流电,宽压输入范围12-15V,内外电源自动切换

防震

坚固轻便的外壳,抗2米自然跌落

防水防尘等级

IP67


内置GPRS/CDMA网络通信部分

支持GPRS/CDMA网络通信服务,国际通用自动网络登陆,兼容各种CORS系统的接入


功能键和指示灯


双键操作:可灵活对接收机工作模式和数据链方式进行设置


工作环境


工作温度

-40℃  ~ +75℃

存储温度

-55℃  ~ +85℃


手簿参数


型号

北极星X3

防水防尘

IP67级

防震

抗1.5米自然跌落

液晶屏

3.7寸半透明半反屏,480*640VGA分辨率

内存卡

512m

CF卡

限量扩充

工作温度

-20℃  ~ +50℃

存储温度

10~90相对湿度,无冷凝
