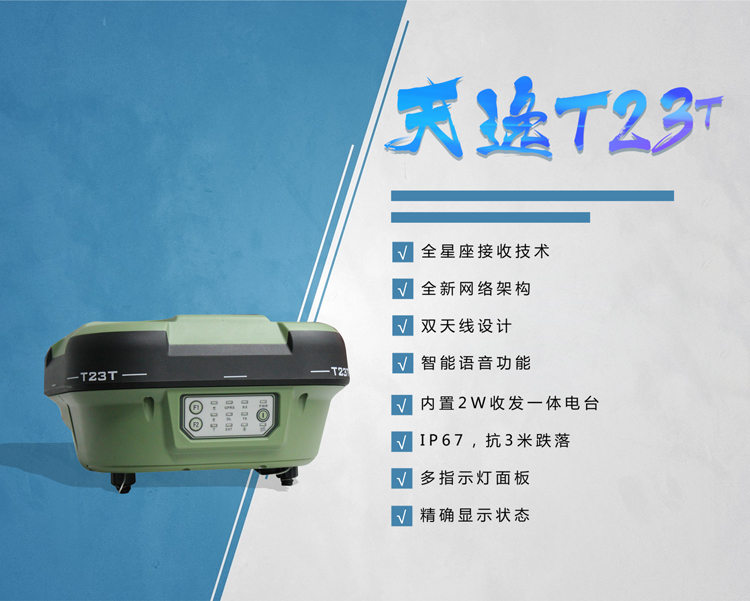

三鼎天逸系列T23T GPS RTK测量系统


三鼎天逸系列T23T GPS RTK测量系统

1.采用多星座接收,支持BDS、GPS、GLONASS,同时预留Galileo通道。

2.采用ARM   cortex系列内核为主控CPU,轻松处理复杂的卫星解码数据,集成ARM公司新指令集架构,提升了主机整体的稳定性。

3.T23T内置三鼎收发一体化电台,发射功率0.5W,可满足一般作业距离2km范围内整天作业要求。

4.多指示灯面板设计,准确显示状态,操作更加直观,可DIY的向导式语音。

5.全新网络架构,双天线设计,支持UHF/GPRS/CDMA/3G.

6.即插即用式U盘设计,大内存。

7.具有完全自主研发产权方形设计,大大提高整机的抗震性能。

8.IP67级防护,抗3米自然跌落。

9.T23T配置BluetoothⅡ,标准2.0版本蓝牙,功能更低,连接更稳定,连接距离大于35m。

应用领域:

可应用于控制测量、公路测量、CORS应用、数据采集、放样测量、电力测量、水上应用等。



产品说明

天逸T23系列,基于北斗卫星导航系统的多星多频测量型卫星接收机。北斗的IGSO卫星设计对中国区域进行局部增强,卫星信号更优秀,实现了真正的产品化。


技术参数

GNSS性能

220通道

BDS

B1B2B3

GPS

L1C/AL1CL2CL2EL5

GLONASS

支持L1C/AL1PL2C/AL2PL3

SBAS

L1C/AL5(对于支持L5SBAS卫星)

Galileo

支持GIOVE-AGIOVE-BE1E5 AE5B

全星座接收技术,能够支持来自所有现行的和规划中的GNSS星座信号

高可靠的载波跟踪技术,大大提高了载波精度,为用户提供高质量的原始观测数据

智能动态灵敏度定位技术,适应各种环境的变换,适应更加恶劣、更远距离的定位环境

高精度定位处理引擎

智能化解决方案

定位输出频率

1Hz~20Hz

初初始化时间

小于10

始化可靠性

99.9%

数据格式

差分格式支持

CMRCMR+RTCM2.1RTCM2.2RTCM2.3RTCM3.0RTCM3.1

输出格式支持

NMEA 0183PJK平面坐标、二进制码

网络模式支持

VRSFKPMAC,支持NTRIP协议

精度指标

静态平面精度

±2.5mm+1ppm

静态高程精度

±5mm+1ppm

RTK平面精度

±1cm+1ppm

RTK高程精度

±2cm+1ppm

码差分定位精度

 0.45mCEP

单机定位精度

1.5mCEP

数据链通讯

内置发射电台

收发一体内置电台,典型作业距离5km

UHF数据链

高端电台模块,采用SMT组装,集成度高,稳定提升电台作用距离

网络数据链

GPRS3G/CDMA可选配)网络通信模块,国际通用,自动登陆网络,兼容各种CORS系统的接入

外接数据链

可选配外接GPRS/CDMA双模通讯模块,自由切换,适应各种工作环境

蓝牙

BluetoothⅡ,标准1.1

数据存储

4G固态闪存,Rinex.sth可选保存

即插即用的高速USB,无需安装驱动,连上电脑即可传输数据

输入与输出接口

1个外置UHF天线接口

1个外置网络天线接口

1个五针差分数据口

1个数据传输串口

电气、物理特性

电池

单块电池容量3400mAH,标配两块

电压

7.4V

主机功耗

2W

主机尺寸

××高:190mm×190mm×98mm

重量

1.54kg(不含电池)

操作界面

三键操作

可视化操作,方便快捷

指示灯

十一指示灯,人性化语音提示

环境特性

防水

水下2m浸泡,IP67

防尘

完全防止粉尘进入,IP67

防震

坚硬轻便的外壳,抗3米自然跌落

工作温度

45~60

存储温度

55~85
