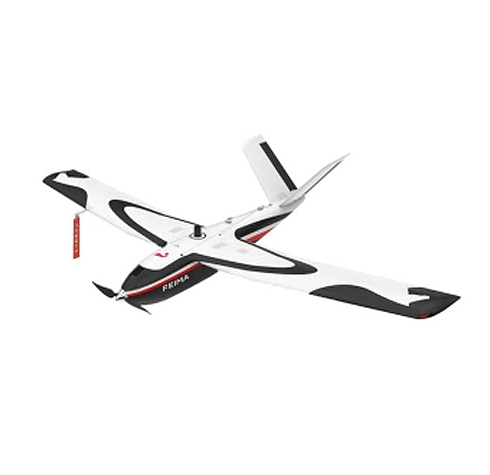

飞马智能航测系统F200

飞马智能航测系统F200专业设计、严苛测试、较长寿命的工业级零部件、可承担高强度作业
免费联系电话
13770523955

飞马智能航测系统F200

飞马智能航测系统F200双频差分GPS定位系统

多元化的数据获取能力

一站式大比例尺测图解决方案

基于飞马云的主动式服务

快速的任务响应,无操控手无遥控器

模块化设计、无工具拆装

  • 载荷模块安装;标准化设计、多模块互换、即装即用
  • 机翼快装;可靠的结构接插设计、方便快捷
  • 智能电池拆装;工业化智能电池模块、单手可快速完成安
  • 降落伞安装;模块化降落伞、安装方便可靠

专业设计、严苛测试、较长寿命的工业级零部件、可承担高强度作业

创新型一次性降落伞

飞马专利一次性降落伞,免叠伞、免维护、低成本,适应各种恶劣地形,应对各种突发情况,保障伞降

起飞

手抛自动起飞
虚拟跑道设计,稳定可靠;无需专业人员、
无需任何辅助装置即可起飞。

降落

自动滑降:无人机保持作业高度不变的情况下到达着陆点上空,并以盘旋的方式降低飞行高度,待飞行器相对于地面高度为约20米时根据设定方向着陆并降落到盘旋半径内。

自动伞降:无人机盘旋下降到相对于着陆点约50米的高度,自动计算空中的风速与风向,在高度稳定后选择逆风方向、计算位置并开伞,降落到着陆点附近。

自动驾驶仪

可靠飞行与精度保证

  1. 高精度动态冗余度航姿检测系统
  2. 先进的总能量算法
  3. 全自动的任务方式
  4. 基于实时操作系统的高可靠性任务调度和进程通信
  5. 支持全系统(GPS、北斗、GLONASS)双频GPS信号接收,GPS+INS组合导航算法
  6. PPK解算、提供厘米级POS数据

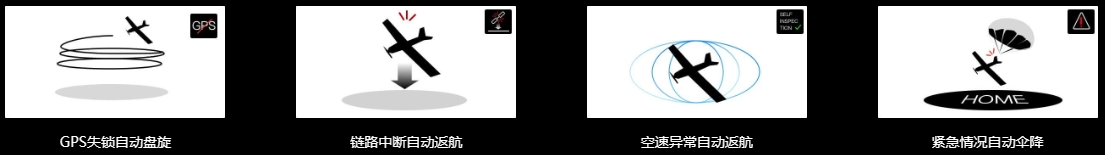

稳定机制

飞马智能航测系统F200


技术参数

规格参数

材质EPO+碳纤复合材料翼展1.9M
机长1.07M标准起飞重量(航测系统)3.7KG
起飞重量(倾斜系统)3.8KG巡航速度60km/h
续航时间1.5h可手抛起飞海拔高度4500m
实用升限高度(海拔高度)6000m抗风能力(正常作业)6级
任务响应时间展开≤5min;撤收≤10min测控半径10km
起降方式手抛起飞/自动滑降、伞降伞降回收落点精度CEP≯20m
飞行高度150m-1500m信号跟踪GPS:L1/L2;BD:B1、B2、GLONASS:L1,L2,20Hz
定位精度5cm

F-CAM200航测模块

相机型号SONY DSC-RX1R II传感器尺寸全画幅(35.9*24mm)
有效像素(7952*5304)4200万镜头参数35mm定焦
分辨率2cm @ 150m飞行高度150m-1500m

F200-O倾斜模块

相机型号SONY QX1镜头数量2
倾斜角度左38°左倾;右25°后倾传感器尺寸23.2X15.4mm
有效像素2010万(5456X3632)X2镜头参数20mm定焦(定制镜头)

F-OP200倾斜模块

相机型号SONY DSC-RX0镜头数量4
倾斜角度32°传感器尺寸1英寸(13.2x8.8mm)
有效像素1500万(4800x3200)x4镜头参数7.7mm(等效焦距24mm)

F-TIRC100热红外遥感模块

相机型号FLIR TAU2传感器尺寸10.88X8.704mm
像元尺寸17μm有效像素32万(640X512)
镜头参数9/13mm定焦(可选)光谱范围7.5-13.5μm
探测器类型焦平面阵列(FPA),非制冷氧化钒(VOx)微测辐射热计数据采集帧率9hz,14-bit影像采集

F-EOV100可见光视频模块

视频分辨率1920X1080/30帧变焦倍数10倍光学变焦/f=4.9~49mm
图传1080P数字传输图传距离≮10km
图传延时≯300ms视频云台单轴陀螺增稳云台
调制方式COFDM工作频段510MHz
发射功率1W通信带宽8M

F-TIRV100热红外视频模块

视频分辨率640X512/25帧变焦倍数10倍光学变焦/f=4.9~49mm
数字变焦2倍,4倍NETD≤50mk@25℃
增稳云台单轴增稳云台图传距离10km
图传压缩标准H.264图传信道带宽8MHz
