纵横大鹏CW-20
  • 客服极速应答
  • 30min答复
  • 免费定制方案

纵横大鹏CW-20

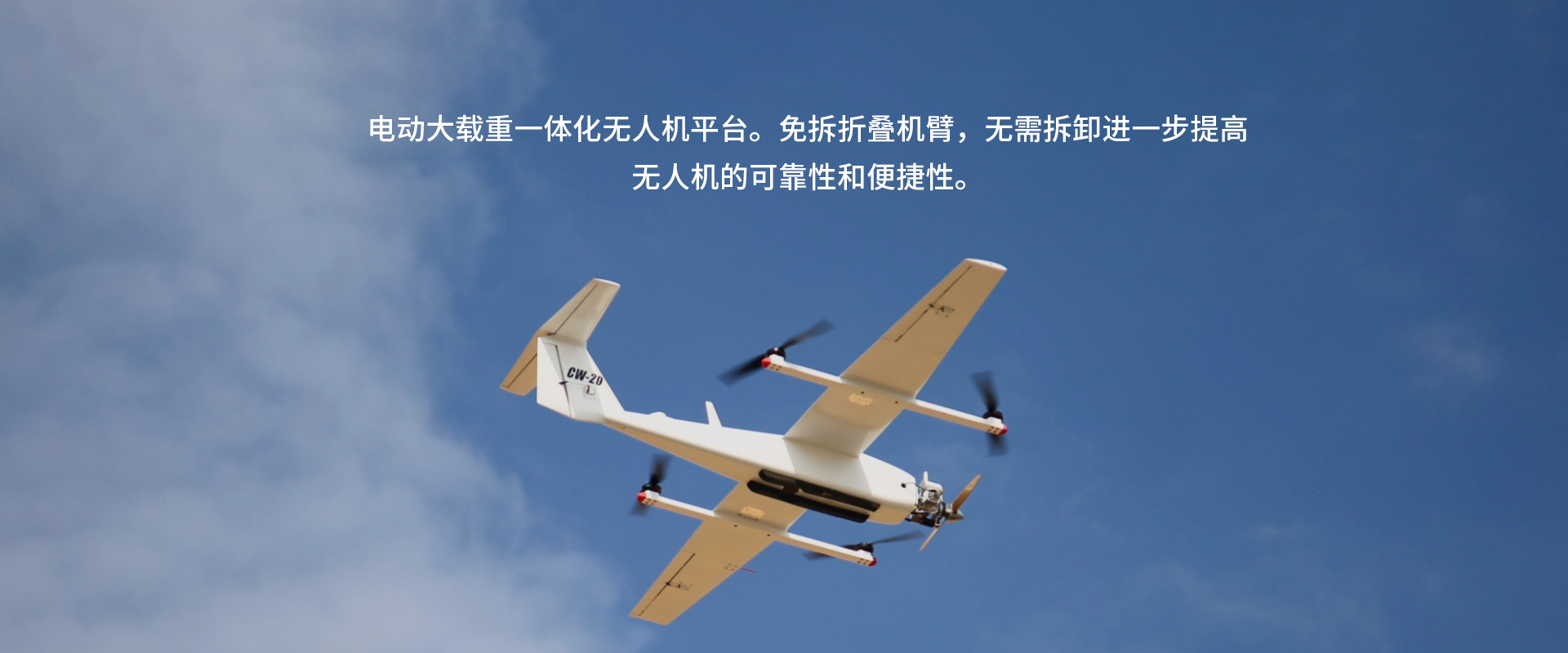

纵横大鹏CW-20电动大载重一体化无人机平台。免拆折叠机臂,无需拆卸进一步提高无人机的可靠性和便捷性。
免费联系电话
13770523955

纵横大鹏CW-20

纵横大鹏CW-20

纵横无人机为CW-20系列无人机专门研发的工业级飞控用户导航系统能够保证无人机全程自主飞行,飞行状态转换,垂直起降等飞行任务。不需要跑道和起降空域的特点,保证它能在山区,丘陵,丛林等复杂地形和建筑物密集的区域顺利作业,极大扩展了无人机应用范围,是工业级的理想选择。

CW-20

秉承工业化、高稳定性、全自动化的设计理念,成都纵横于2015年设计了中小型油电混合动力垂直起降固定翼无人机纵横大鹏®CW-20。该款无人机主打高可靠性、效率高、高精度,主要适用于中小面积任务作业。

智能电池智能化操作复杂环境作业


技术数据

硬件机身长度1.3m

翼展2.2m

起飞重量6.8kg

电喷发动机低噪音,无刷

无线电链路范围30km

DGPSRTK/PPK

模块化设计免工具快速拆装,机械电气同步连接,可分解为8个部件

一机多用 任务舱尺寸:190×130×120mm;
一机多用任务舱设计,可根据任务需求,实时更换任务舱

携带箱尺寸1200×500×400mm
配件遥控器可选配; JOUAV®TC-101遥控器; 专为纵横大鹏®CW系列量身打造,1000米遥控距离,内置电池续航时间大于6小时
有效负载任务载荷≤800g

影像传感器CA-102 全画幅正射相机

光谱传感器MicaSense® Altum ; 高分辨率多光谱/热成像数据,为您提供更丰富和准确的地物信息,现有效的作物监测和分析
飞行续航时间60分钟

巡航速度65km/h

抗风能力6级

实用升限6000m

起飞海拔4500m

起降方式垂直起降

垂直方向定位精度3cm

水平方向定位精度1cm+1ppm
软件地面站软件CWCommander



负载数据

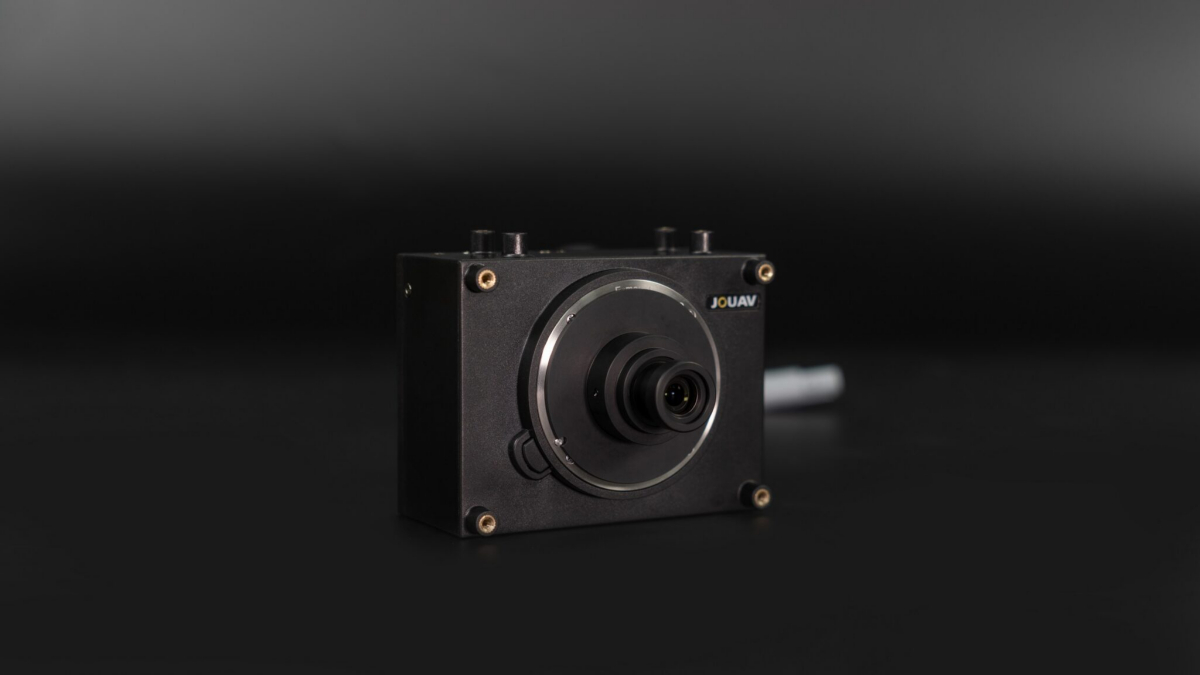

CA-102

4200万全画幅传感器,采用35mm全画幅Exmor R CMOS背照式影像传感器,并配置卡尔蔡司Loxia® 2/35镜头,与纵横大鹏®CW 系列高度集成,采用减震系数佳的四角减震方案保证了高精度和很好结果,抽拉式自锁结构的安装方式使用十分便捷。

坚固,轻便,可靠的设计

减震底板设计考虑无人机整机气动数据、机体强度、飞行速度、起飞重量、电机振动频率、机舱空间尺寸之后,采用减震系数佳的四角减震方案确保相机高质量画面。另外针对该相机提供适合的相机安装结构。减震底板与机体安装采用抽拉式自锁结构设计,省去多余的螺栓螺帽重量,努力从各部件里减小飞机总重。

纵横大鹏CW-20

高品质质量航片拍摄

纵横大鹏CW-20

支持设备支持CW-007 / CW-10 / CW-15 / CW-20 / CW-30LiDAR
影像传感器传感器类型Exmor R CMOS

传感器尺寸35.9×24.0mm(35mm全画幅)

分辨率7952×5304

有效像素约4240万有效像素
相机系统镜头卡尔蔡司Loxia® 2/35
曝光系统曝光间隔≤0.6s

曝光方式等时/等距曝光
电源供电方式统一供电
存储存储器总容量128G
液晶屏液晶屏尺寸3.0"TFT

液晶屏总像素约123万像素


如遇确有进行上述修改和调整必要的情形,恕不专门通知。
