纵横大鹏CW-10
  • 客服极速应答
  • 30min答复
  • 免费定制方案

纵横大鹏CW-10

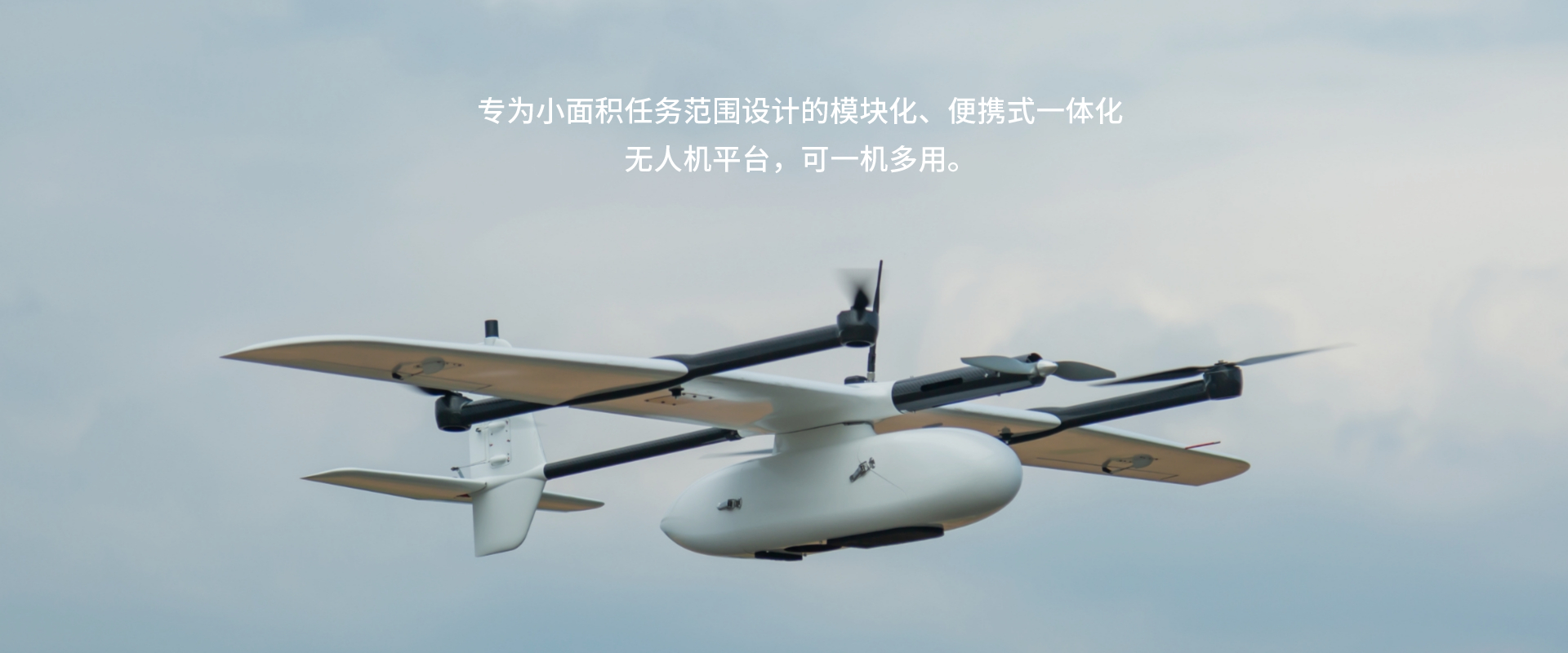

纵横大鹏CW-10专为小面积任务范围设计的模块化、便携式一体化无人机平台,可一机多用。
免费联系电话
13770523955

纵横大鹏CW-10

纵横大鹏CW-10

CW-10

专为小面积任务范围设计的无人机飞行平台。可根据用途的不同选用和搭载不同的设备。便于携带,具有极高的灵活性,便于在狭窄空间等不利环境下作业。

纵横CW-10大鹏复合翼无人机,翼展2.6米,最大续航时间90分钟,最大载荷达2kg,巡航速度为20m/s。同时采用RTK定位,定点起降,精准作业。在航空测绘、管线巡检、应急、监视等领域,有着较为宽广的运用。

负载数据

CA-102

4200万全画幅传感器,采用35mm全画幅Exmor R CMOS背照式影像传感器,并配置卡尔蔡司Loxia® 2/35镜头,与纵横大鹏®CW 系列高度集成,采用减震系数很好的四角减震方案保证了高精度和良好结果,抽拉式自锁结构的安装方式使用十分便捷。

坚固,轻便,可靠的设计

减震底板设计考虑无人机整机气动数据、机体强度、飞行速度、起飞重量、电机振动频率、机舱空间尺寸之后,采用减震系数很好四角减震方案确保相机高质量画面。另外针对该相机提供适合的相机安装结构。减震底板与机体安装采用抽拉式自锁结构设计,省去多余的螺栓螺帽重量,尽很大努力从各部件里减小飞机总重。

   智能电池
免工具拆装
  快速拆解

  技术数据

硬件
机身长度
 1.6m

翼展
 2.6m

起飞重量
12kg

电喷发动机
低噪音,无刷

无线电链路范围
35km

DGPS
 RTK/PPK

一机多用
一机多用任务舱设计,可根据任务需求,实时更换任务舱

 携带箱尺寸
 1080×550×550mm
配件
遥控器
可选配; JOUAV®TC-101遥控器; 专为纵横大鹏®CW系列量身打造,1 000米遥控距离,内置电池续航时间大于6小时
有效负载
任务载荷
  1~2kg

 影像传感器
CA-102 全画幅正射相机;采用减震系数很好的四角减震方案确保相机高质量画面,抽拉式自锁结构的安装方式使用十分便捷

光谱传感器
 MicaSense® Altum ; 高分辨率多光谱/热成像数据,为您提供更丰富和准确的地物信息,现有效的作物监测和分析 Firefleye S185 ST; 该设备可快速提供高光谱数据立方体,无需IMU,由于快照技术,没有几何扭曲

双光吊舱
 MG-200S 双光吊舱

五镜头影像传感器
 JR503 五镜头倾斜摄影相机
飞行
续航时间
  90分钟

 巡航速度
 72km/h

抗风能力
6级

 实用升限
4000m

起飞海拔
3500m

  起降方式
垂直起降

垂直方向定位精度
3cm

水平方向定位精度
 1cm+1ppm
软件
地面站软件
CWCommander

高品质质量航片拍摄

纵横大鹏CW-10

支持
设备支持
 CW-007 / CW-10 / CW-15 / CW-20 / CW-30LiDAR
影像传感器
传感器类型
 Exmor R CMOS

传感器尺寸
 35.9×24.0mm(35mm全画幅)

分辨率
 7952×5304

有效像素
约4240万有效像素
相机系统
镜头
  卡尔蔡司Loxia® 2/35
曝光系统
曝光间隔
  ≤0.6s

 曝光方式
等时/等距曝光
电源
供电方式
统一供电
存储
 存储器总容量
 128G
液晶屏
液晶屏尺寸
 3.0"TFT

 液晶屏总像素
 约123万像素

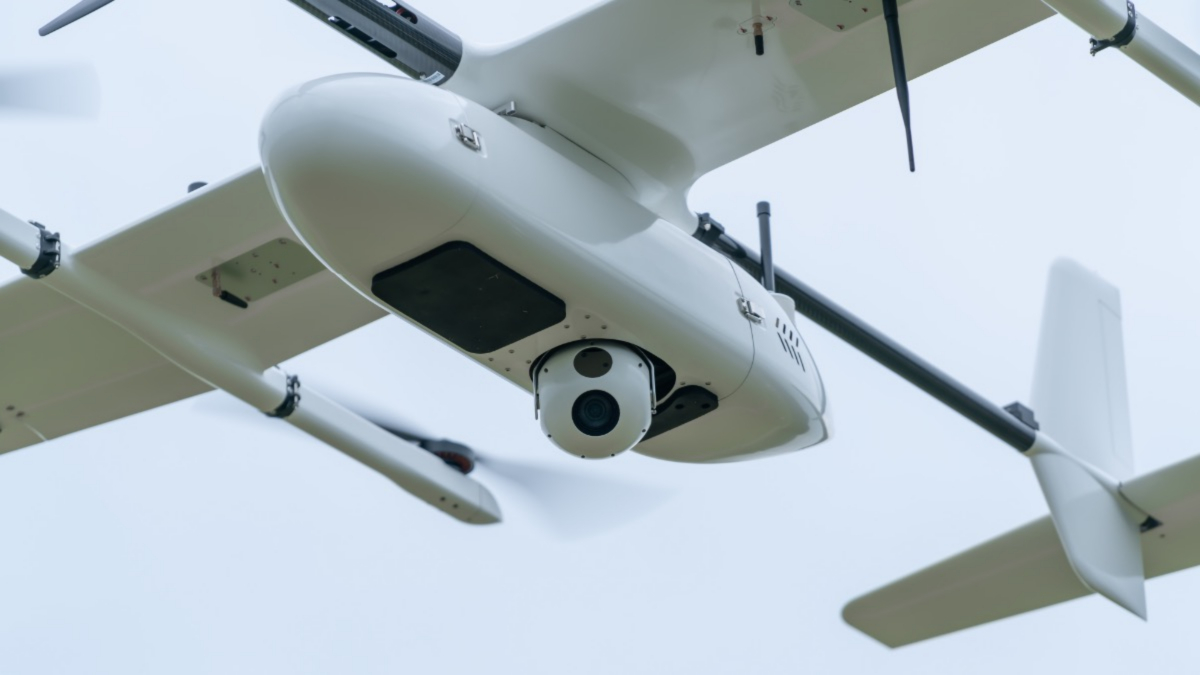

MG-200S

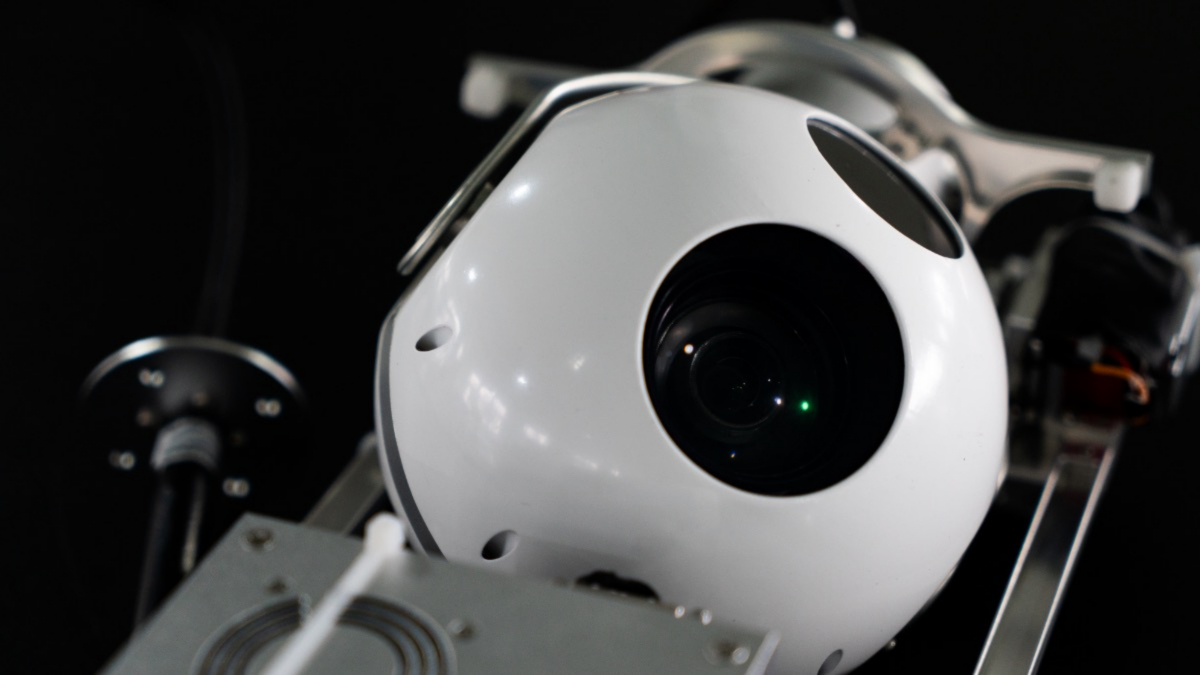

MG-200S光电吊舱是JOUAV®自行研制的轻型光电吊舱载荷。该光电吊舱搭载了先进的30 倍无损光学变焦光学机芯和红外热像机芯,可对目标区域执行昼夜侦察和监视任务。

纵横大鹏CW-10

赋予全新生命力

自带高性能图形处理器,使用Nivida Jetson模块具备很高的性能和能效,可以运行现代 AI工作负载,并行运行多个神经网络,以及同时处理来自多个高清传感器的数据。

纵横大鹏CW-10




赋予全新生命力
具备对视轴进行自动稳定的能力(两轴),保持画面的稳定。提高目标观察侦查效果,并可实时对目标进行拍照取证。
目标位置定位解算
视频画面OSD 叠加无人机与目标坐标信息、系统状态信息,辅助操纵人员掌握态势,提高现场综合决策能力。
目标图像跟踪
机载AI 辅助功能,实现对特定目标类型(例如车辆、船舶、建筑物等)的持续识别、标注、框选和追踪。
稳定的双传感器吊舱系统
除基础高精度自动飞行和双光视频实时回传之外,还具备多种电子增强处理、AI 目标识别定位和自动跟踪与引导飞行能力,以及预设线路与区域自动搜索功能。

实现对目标区域的昼夜监控
搭载非制冷焦平面热成像传感器,热像仪焦距 25 mm,拥有夜间目标侦测能力。通过热成像与可见光融合,无论白天黑夜,均能实现目标区域的实时监控,并可通过目标影像特征或目标锁表锁定目标并自动追踪。


主要规格
 稳定平台类型
两轴两框架双光光电吊舱

收缩机构
配置具有轻型收缩机构以及匹配的减震器

方位范围
N×360°(方位不受限)

俯仰范围
 -130°至+90°

跟踪角速率
≥60°/s
可见光
像元数
1920×1080

变焦
30 倍光学变焦,12 倍数字变焦
红外
热像仪类型
氧化钒非制冷平面

像元数
640×480

热像仪光谱
8um至12um

焦距
 25mm
记录
 视频格式
H.264 编码 TS. 封装
支持
设备支持
CW-10 / CW-15 / CW-25 / CW-30 / CW-1 00

CA502*CA503

利于固定翼模式作业,综合性能好,具有体积小、焦距合理、兼容性高、维护成本低。可同时输出五路POS信息,精准记录每个相机曝光数据,提高内业成图精度。相机与飞控协议互通,纵横飞图"软件可对相机进行调参和信息查阅。

坚固,轻便,可靠的设计

减震底板设计考虑无人机整机气动数据、机体强度、飞行速度、起飞重量、电机振动频率、机舱空间尺寸之后,采用减震系数很好四角减震方案确保相机高质量画面。另外针对该相机提供适合的相机安装结构。减震底板与机体安装采用抽拉式自锁结构 设计,省去多余的螺栓螺帽重量,尽很大努力从各部件里减小飞机总重。

纵横大鹏CW-10

倾斜摄影系统

基于纵横大鹏⑧系列无人机倾斜摄影系统,通过实景模型的GIS数据采集,不仅能够真实地反映地物情况,高精度地获取物方纹理信息,还可通过先进的定位、融合、建模等技术,生成真实的三维城市模型。

纵横大鹏CW-10

纵横大鹏CW-10倾斜摄影模型展示

支持
   设备支持
 CW-10 / CW-15
影像传感器
传感器类型
Exmor R CMOS

传感器尺寸
23.5×15.6mm(半画幅)/35.9x24mm(全画幅)

有效像素
 1.2亿/2.1亿
相机系统
镜头
28mm(垂直)35mm (倾斜)/35mm(垂直)55mm(倾斜)
曝光系统
 曝光间隔
 CA502: 0.8s, CA503: 0.6s

曝光方式
外接机载POS同步曝光
其他
数据拷贝速度
≥80Mb/s
