Z+F 5016三维激光扫描仪
  • 客服极速应答
  • 30min答复
  • 免费定制方案

Z+F 5016三维激光扫描仪

免费联系电话
13770523955

Z+F 5016三维激光扫描仪

Z+F 5016三维激光扫描仪

   新一代Z+F IMAGER® 5016三维激光扫描仪,将易携轻量化的设计和体现高水平的激光扫描技术相结合。新的相位式激光扫描仪集成了HDR相机、内置闪光灯和定位定姿系统,其部分模块已在前代产品5010C、5010X中得到应用。并且,所有部件都有了长足的进步,并适配新的设计,带来更佳的扫描结果和更具效率的工作流。


重量

扫描仪含单电池:6.5kg

扫描仪含双电池:7.5kg

理想的重量、稳定的结构

使得地面扫描更加简单



外壳

人体工程学流线设计

额外的两个提手

高脚架或倒置安装更加简便

IP54防护等级,防止水溅和泥土

工作温度-10 °C ~+45 °C

电源开关状态灯

方便的外接电源或以太网线接口


技术特点

通过创新的进步,新一代Z+F 5016三维激光扫描仪测距提升到360m,因此扩展了新的机会和应用。测点速率大于一百万点每秒,保证了在长距离下高质量的数据结果。

360°* 320°的视野保证了广角的扫描范围,同时减少了扫描站数。

扫描仪发射对人眼无害的一级激光,因此可以在公众场合任意使用。

Z+F 5016三维激光扫描仪集成了定位定姿系统,使得点云可以自动拼接。

此外,扫描仪内置了HDR相机,即便是在较差光线环境中,也可使用户快速获得颜色信息。



快速获取照片

在很多应用领域中获取颜色信息是十分重要的。生成一张全景照片(8000万像素)只需3分30秒,这在市面上集成了HDR相机的地面式扫描仪中是用时较短的。同时结合高速的扫描,使得用户可以快速生成海量彩色点云数据。



集成LED光源

Z+F 5016的HDR相机集成了LED光源,使得扫描时有了更大的灵活性。即使在黑暗环境中获取照片也不需要外部光源。



内置数据存储及迁移

扫描仪内置128G存储空间。数据可以快速地通过SD卡或有线/WiFi连接进行传输。WiFi运行在802.11a/n/g标准和常用频率2.4GHz / 5GHz。

Z+F 5016配套软件:Z+F LaserControl® Scout

蓝色工作流

某种意义上这是较重要的特点。扫描工作完成,返回办公室,有时会发现一些标靶扫描不佳,有位移或忘了扫描。很多情况下,因为扫描没有足够的重叠区域点云拼接会失败。不论原因如何,为了拼接点云完成建模,大多数情况总需要额外的补测。

Z+F LaserControl® Scout和Z+F 5016三维激光扫描仪使你免除这种烦恼。一个完整的全新工作流使你在收工前便可确认工作情况。

迄今为止,点云到点云的拼接依靠算法粗匹配来找到正确的位置。通过Z+F 5016的定位定姿传感器,Z+F LaserControl® Scout可以在工作中自动完成定位和拼接。



自动拼接

Z+F LaserControl® Scout会保持扫描仪稳定的连接。一站扫描完毕,数据自动下载到平板电脑上。一旦下载完成,软件会立即开始预拼接。

如果自动拼接失败,Z+F LaserControl® Scout提供了简单的工具来手动拼接,只需拖动扫描站至大概的位置,Scout还将会提供一个在3D界面手动排列的工具来快速完成拼接。



拼接守卫

点云到点云拼接常见的失败原因之一是两站之间没有足够的重叠区域。因此,Scout会帮助你提前探测可能存在的问题,以加站弥补空缺并保证完整的测量结果。



Fail-safe标靶工作流

虽然有自动拼接的特点,标靶在一些特殊工作流中仍十分重要。到目前为止,其只能在内业中查看,而此时已无法复测。Scout允许你自动或手动获取并处理扫描过的标靶来保证准确的拼接。



新的界面和体验

新版Z+F LaserControl® Scout更好地适配Windows平板。更加用户友好的界面、更加便捷的操作,触手可得。



自动同步数据

Z+F LaserControl® Scout会自动同步所有扫描数据至本地,拼接后,再更新至扫描仪。因此,在任何时刻,扫描仪和平板都保有相同的内容。



远程控制

不必繁忙地在扫描仪旁操作。在平板上即可控制扫描仪并监控状态。

通过俯视图快速查看

Z+F LaserControl®会创建一个俯视图,显示出场景的特点,以方便对站点手动定位定向。

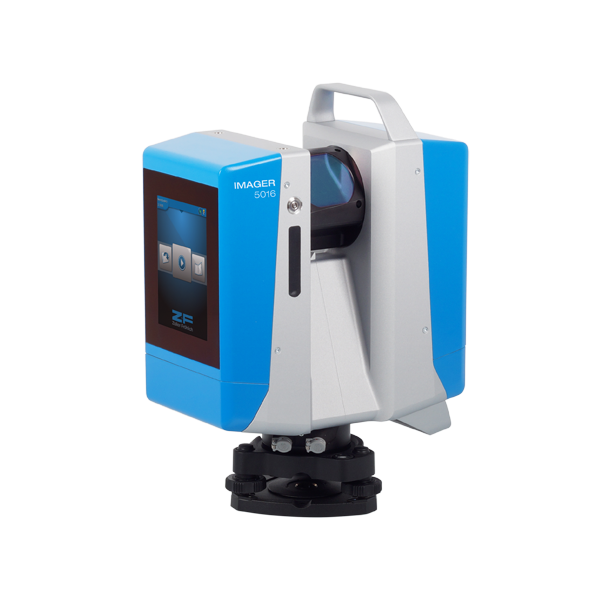

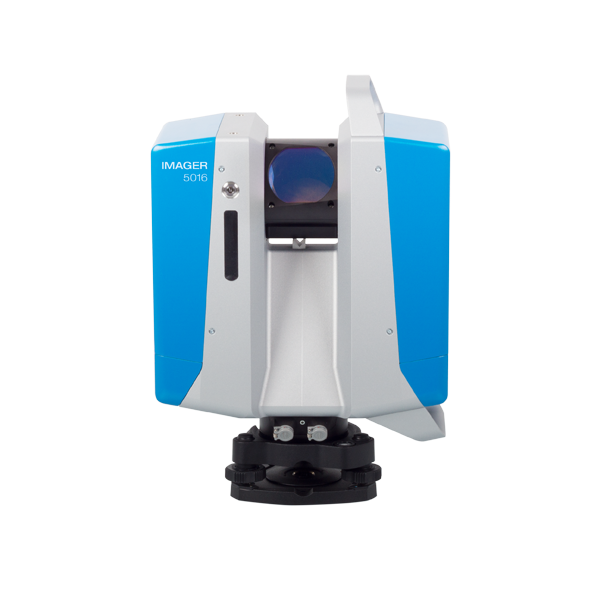

Z+F 5016三维激光扫描仪

Z+F 5016三维激光扫描仪正视图

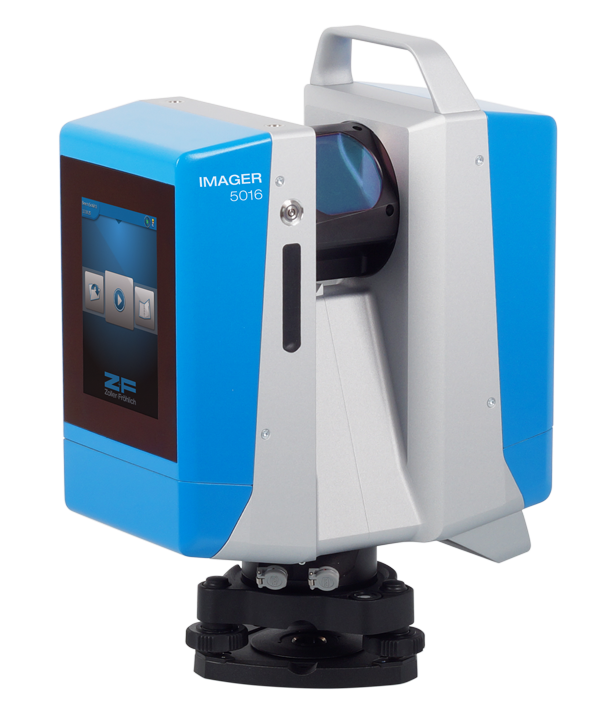

Z+F 5016三维激光扫描仪

Z+F 5016三维激光扫描仪侧视图

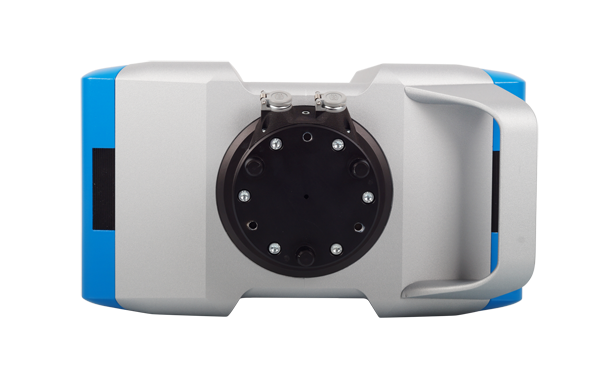

Z+F 5016三维激光扫描仪

Z+F 5016三维激光扫描仪仰视图

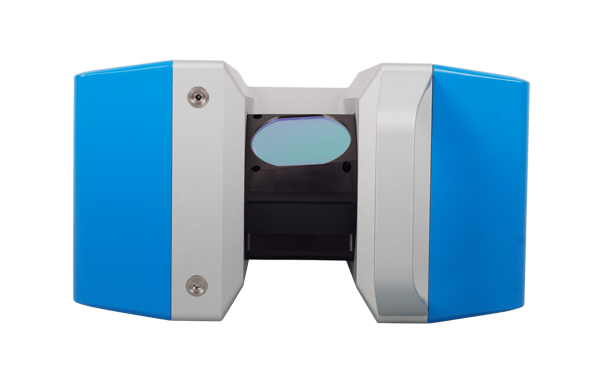

Z+F 5016三维激光扫描仪

Z+F 5016三维激光扫描仪俯视图

技术参数

Z+F 5016三维激光扫描仪参数

测距:360m

测距:0.3m

重量:6.5kg

防护等级:IP54

工作温度:-10 °C ~+45 °C

存储:内置128GB

显示屏:5.7英寸,多点触控

扫描视角:360*320

激光等级:1级激光
