Z+F 5010X三维激光扫描仪

Z+F 5010X三维激光扫描仪

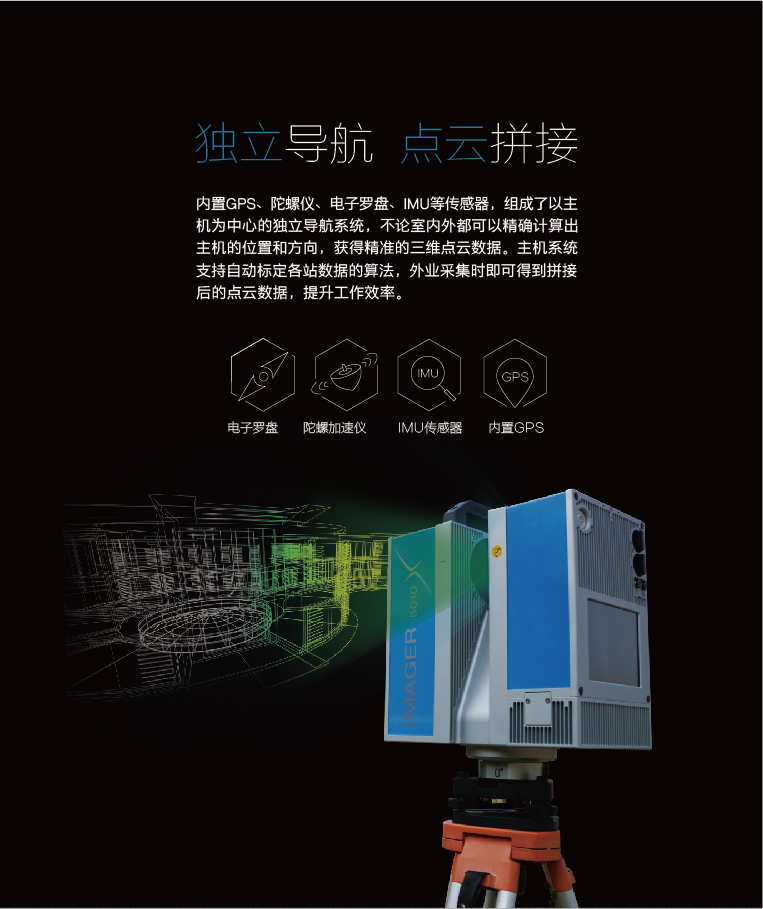

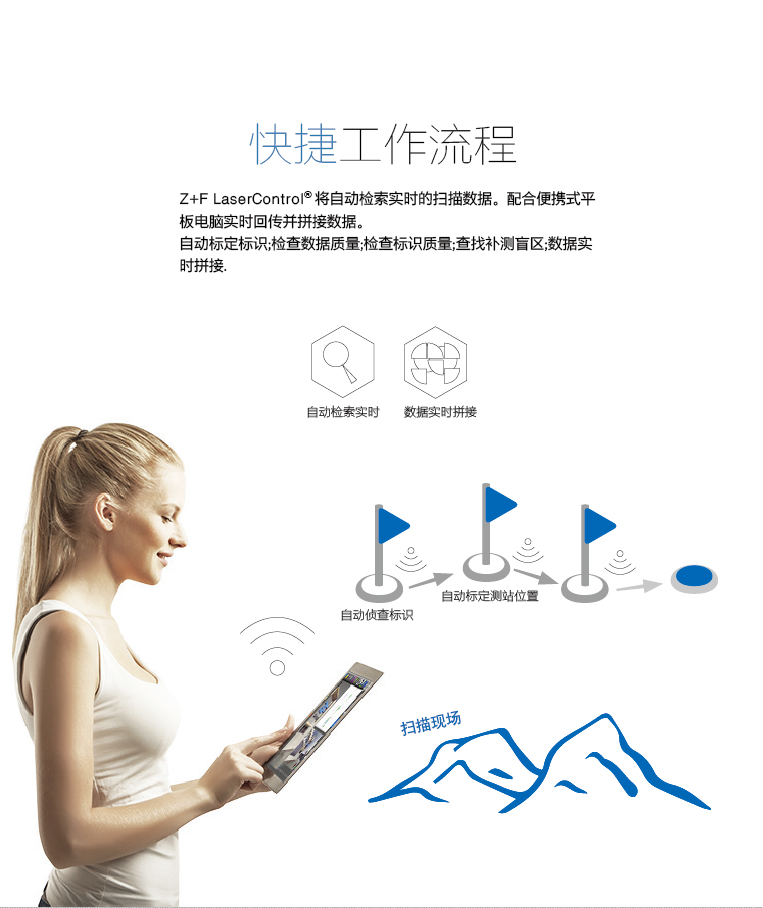

Z+F IMAGER 5010X是Zoller + Fröhlich 公司具有跨时代意义的旗舰产品,内置陀螺仪,惯导,电力罗盘,GPS传感器,能记录站点位置,并测站过程中进行数据拼接,扫描现场可自动检索实时的扫描数据,配合使用便携式平板电脑实时回传并接收数据。拥有数据的实时回传,盲区分析,以及边扫描边拼接数据等具有革新意义的功能和自动标定标识、检查数据质量、检查标识质量、查找补测盲区等全新的工作流程

产品说明

Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪 Z+F 5010X三维激光扫描仪

技术参数

激光单元

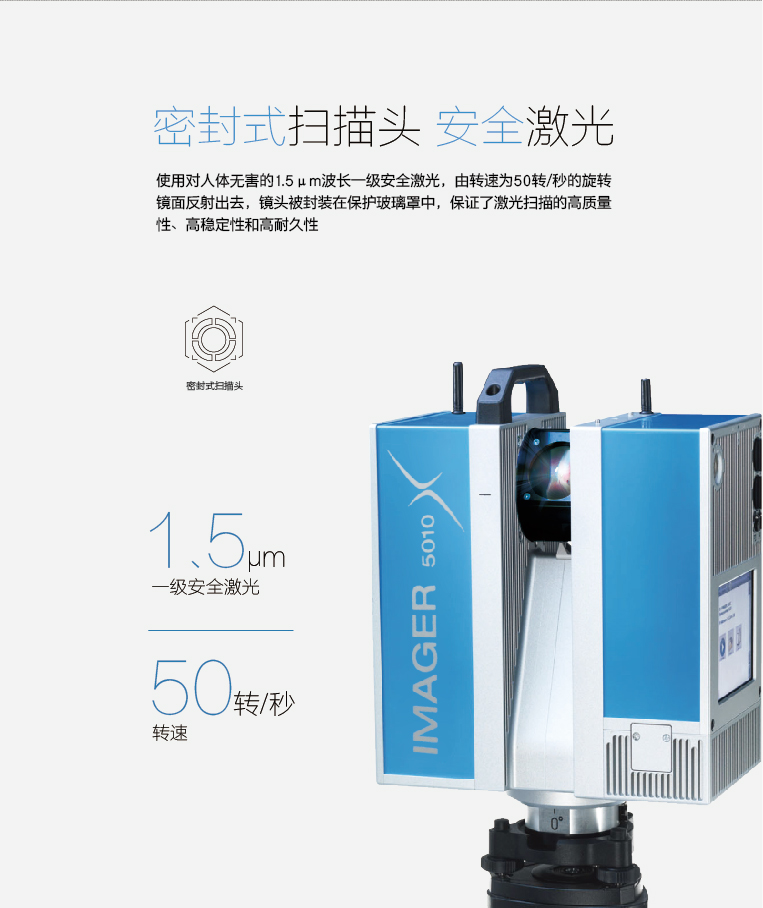

激光等级

1级

光束发散度

<0.3毫弧度

光束直径

约3.5毫米(距0.1米时)

测程

187.3米

测程

0.3米

分辨率

0.1 mm

数据获取速率

≤ 1016 000点/秒

线性误差

≤1毫米


反射率14%时(黑色)

反射率37%时(暗灰)

反射率时80%(白色)

10m处的误差(均方根误差)

0.5mm

0.4mm

0.3mm

25m处的误差(均方根误差)

1.0mm

0.6mm

0.5mm

50m处的误差(均方根误差)

2.7mm

1.2mm

0.8mm

100m处的误差(均方根误差)

10.0mm

3.8mm

2.0mm



发射单元

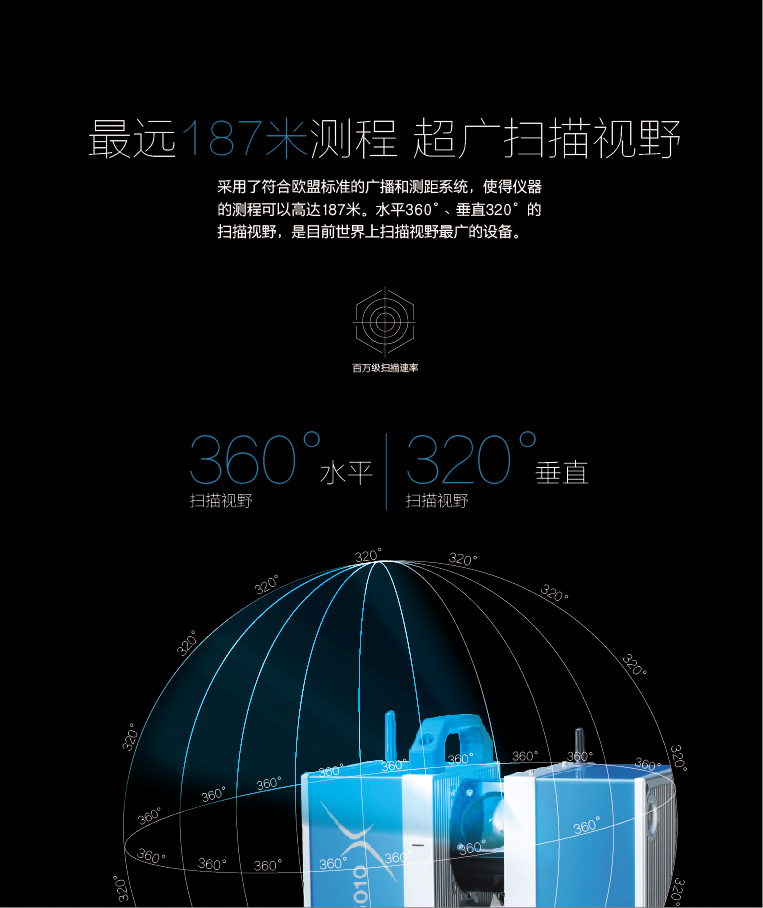

垂直视野范围

320度

水平视野范围

360度

垂直分辨率

0.0004度

水平分辨率

0.0002度



其他

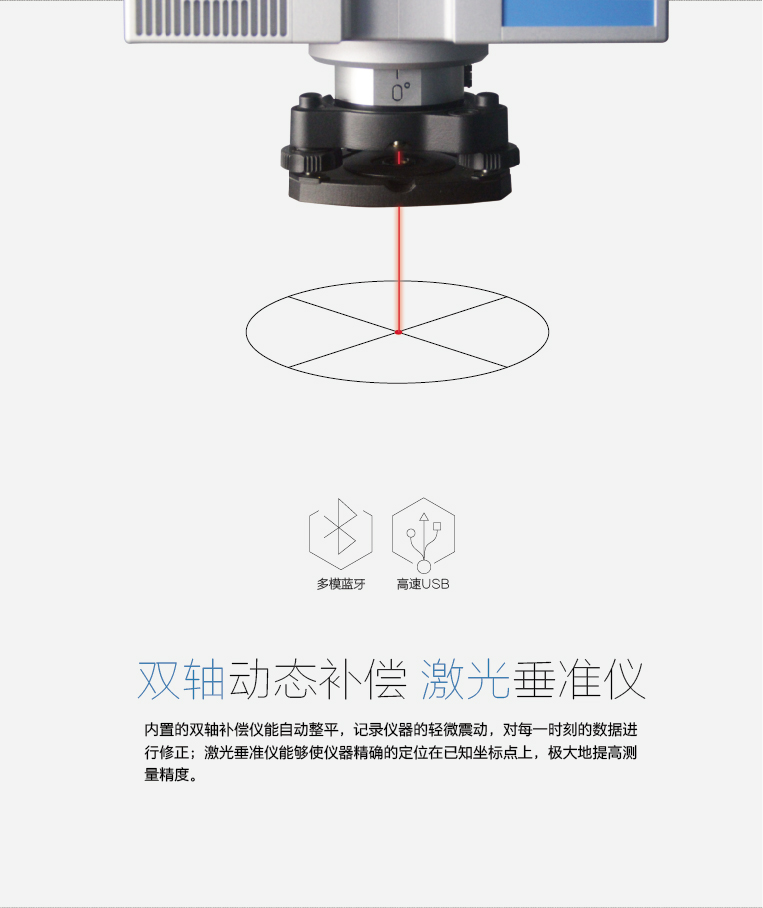

双轴补偿器

分辨率

0.001度

测量范围

±0.5度

精度

<0.007度

数据存储

内置64GB闪存卡,2×外置64GB USB闪存驱动器

综合操作面板

触摸屏操作,彩色显示,具备测量和导航功能

通讯接口

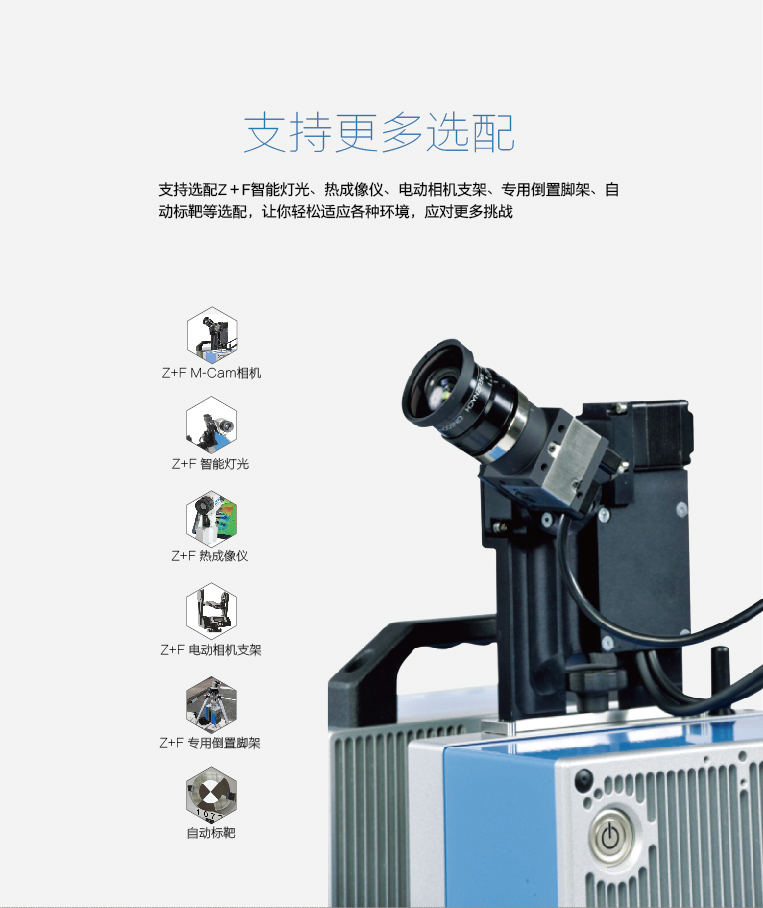

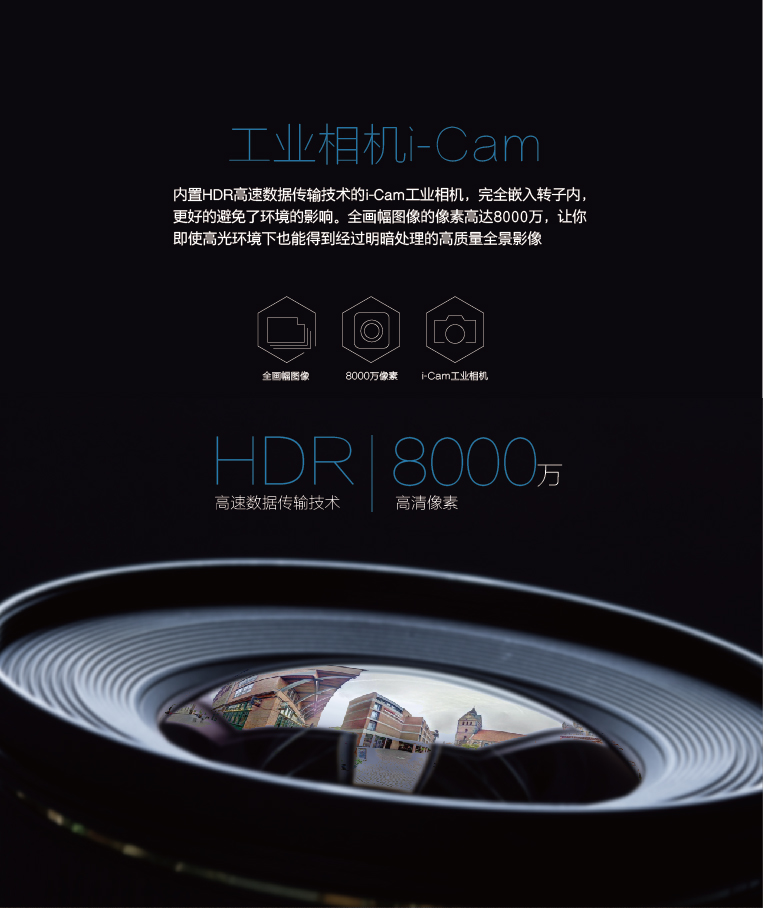

2×USB,LEMO 9芯/7芯连接器,链接I-Cam及GPS等外部传感器



电源

输入电压

24V DC(扫描仪主机) |100–240V AC (外接电源)

功率

平均<65W

工作时长

>3小时(内部电池)

环境条件

操作温度

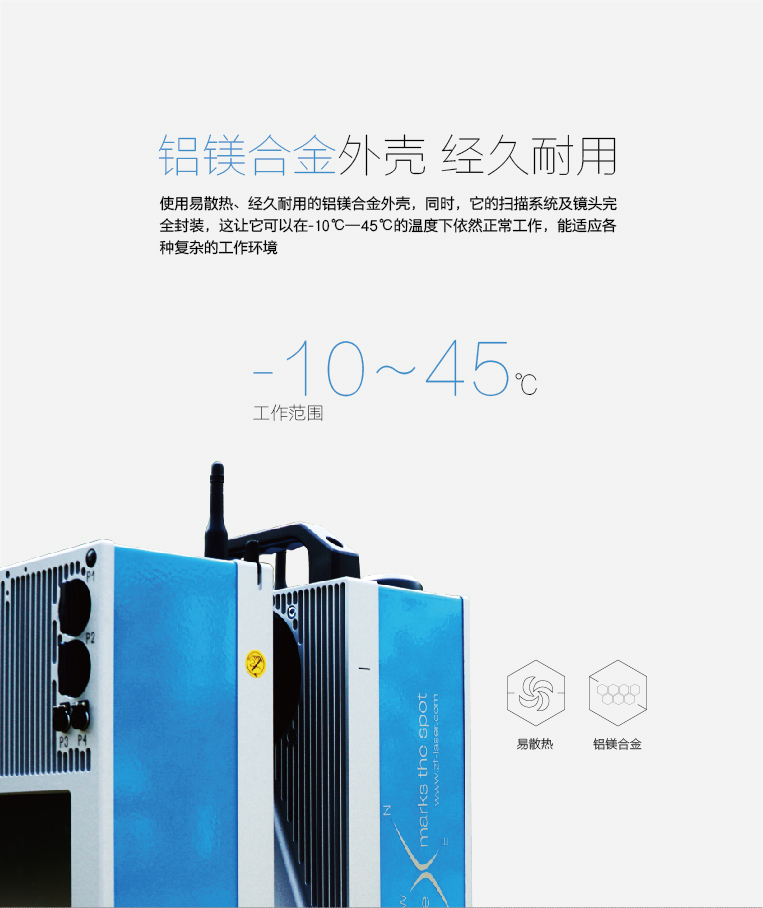

-10℃~+45℃

存放温度

-20℃~+50℃

保护级别

IP 53

尺寸和重量

扫描主机尺寸(长x宽x高) /重量

286 x 170 x 395 /9.8 kg

电池尺寸(长x宽x高) /重量

170 x 88 x 61 mm /1.2 kg

AC机组尺寸(长x宽x高) /重量

35 x 67 x 167 mm /0.54 kg

 *本公司产品技术参数及配置如有变更,恕不另行通知。
