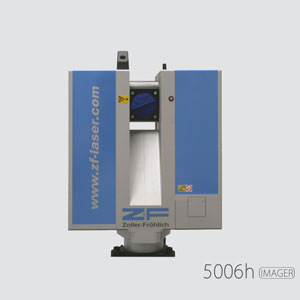

Z+F 5006h三维激光扫描仪
  • 客服极速应答
  • 30min答复
  • 免费定制方案

Z+F 5006h三维激光扫描仪

免费联系电话
13770523955

Z+F 5006h三维激光扫描仪


Z+F 5006h三维激光扫描仪

在工厂数字规划、工业设计、建筑、古迹保护、城市三维模拟与建模方面,3D激光扫描测量系统Z+F IMAGER 5006h大有用途。

技术参数

扫描系统

测程:79m

测程:0.4m

分辨率:0.1mm

数据获取速率:1016727点/秒

线性误差(50米处):1mm



10米处的误差(均方根误差)

反射率10%时(黑色): 1.2 mm

反射率20%时(暗灰色):0.7 mm

反射率1 00%时(白色):0.4mm



25米处的误差(均方根误差)

反射率10%时(黑色):2.6 mm

反射率20%时(暗灰色):1.5 mm

反射率  1 00%时(白色):0.7 mm



50米处的误差(均方根误差)

反射率10%时(黑色):6.8 mm

反射率20%时(暗灰色):3.5 mm

反射率1 00%时(白色):1.8 mm

温度引起的误差:可忽略



光学部分

激光:可见光

光束发散度:0.22毫弧度

光束直径(1米处):3mm

激光等级:3R (ISO EN 60825-1)



偏转单元

垂直系统:可旋转式平面镜

水平系统:机械绕垂直轴旋转

垂直/水平视野:310°/ 360°

垂直/水平分辨率:0.0018°

垂直/水平精度:0.007°

扫描速度:50转/秒

全周扫描速度:25转/秒



分辨率

角分辨率:

像素/360°  (垂直、水平)

扫描时间

(低质)

50转/秒

扫描时间

(普通)

25转/秒

扫描时间

(高质)

12.5转/秒

预览分辨率:

1250

13秒

25秒

50秒

中等分辨率:

5000

50秒

1分40秒

3分20秒

高分辨率:

10000

1分41秒

3分22秒

6分44秒

更高分辨率:

20000

3分22秒

6分44秒

13分28秒

高分辨率:

40000

—

26分40秒

5 3分20秒

分辨率:

100000






其他

双轴补偿器

分辨率:1/1000°

精度:1/500°

数据接口:以太网 / WLAN

数据存储:60G固态硬盘

通信接口:以太网/ USB 2.0



综合操作面板

显示器:4行

键盘:6个按钮



电源

输入电压:24V DC(扫描系统)

90-260V AC(供电单元)

功耗:65W



工作时长

内置电池:2.5小时

外接电源(TRAPP-15-24):4小时



环境要求

工作温度:-10℃-45℃

存储温度:-20℃-50℃

湿度:无冷凝

反射率:无反射

光线条件:强烈日光下或黑暗中均可操作



尺寸和重量

扫描主机(长×宽×高)/重量:286 mm x 190 mm x 372 mm/14kg

底部水平轴:242mm



三脚架

高度: 约80cm-140cm

直径: 约120cm
*本公司产品技术参数及配置如有变更,恕不另行通知。
